产品编号:13164-621
产品名称:Z61Y锻钢焊接闸阀
型  号:Z61Y
产品备注:佳裕阀门(上海)有限公司

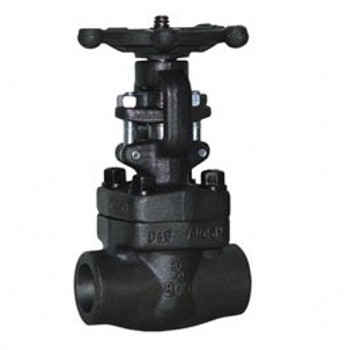

 点击查看大图片

Z61Y锻钢焊接闸阀简介:Z61Y锻钢焊接闸阀.doc

  锻钢焊接闸阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。

锻钢焊接闸阀设计结构与说明特征

闸阀的设计与APl602,BS5352和ASME B16.34。检验与测试按APl598,标记按MSS-SP-25。

锻钢焊接闸阀采用以下结构

全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖;螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI/ASME B1.20.1

Z61Y锻钢焊接闸阀  标准材质细表 :

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀座 A276420 A276304 A276304(L) A276316(L)
3 闸板 A182F430&410 A182F304 A182F304(L) A182F316(L)
4 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A276f304 A276F304(L) A276F316(L)
7 螺栓 A193B7 A193B16 A193B8 A193B8M
8 销钉 A276420 A276 304
9 填料压套 A276410 A182F304(L) A182F316(L)
10 活节螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料压板 A105 A182F11 A182F304(L) A182F316(L)
12 螺母 A1942H A1944 A1948 A1948M
13 阀杆螺母 A276420
14 锁紧螺母 A1942H A1944 A1948 A1948M
15 铭牌 SS
16 手轮 A197
17 垫片 A473431
18 填料 柔性石墨 PTFE
焊接闸阀适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃
