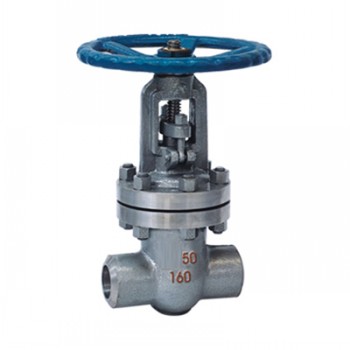

焊接式闸阀焊接连接的闸阀适用于公称压力PN16.0-32.0Mpa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用焊接式闸阀介质为水、油品、酸性介质等。操作方式有手动、齿轮传动、电动等。
焊接式闸阀标准材质明细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
闸板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
8 |
销钉 |
A276420 |
A182F304 |
|
9 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
10 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料压板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
阀杆螺母 |
A276420 |
|
14 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
铭牌 |
SS |
|
16 |
手轮 |
A197 |
|
17 |
垫片 |
A473431 |
|
18 |
填料 |
柔性石墨 |
PTFE |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
—29℃～425℃ |
—29℃～540℃ |
—29℃～200℃ |
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
L |
92 |
111 |
111 |
120 |
120 |
140 |
178 |
210 |
|
H(开) |
169 |
197 |
197 |
236 |
246 |
283 |
330 |
354 |
|
W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 |
|
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
|
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 | |
