产品编号:125949-855
产品名称:Z41W法兰不锈钢闸阀
型  号:Z41W-16P
产品备注:佳裕阀门(上海)有限公司

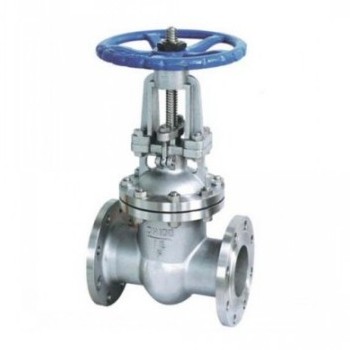

 点击查看大图片

上海佳裕阀门厂家生产

Z41W法兰不锈钢闸阀简介:Z41W法兰不锈钢闸阀.doc

不锈钢闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

结构特点
1、选材考究,符合国内外相关标准,材料的全面质量高。
2、Z41W法兰式不锈钢闸阀符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、Z41W法兰式不锈钢闸阀的阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

应用规范:
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

性能规范

型号
公称压力
(MPa)
实验压力
工作温度(℃)
适用介质
强度(水)(Mpa)
密封(水)空气
低压密封空气(Mpa)
Z4IH-16C
Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRICACID
硝酸类
ACETICACID
醋酸类
NITRICACID
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
硝酸类
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETICACID
Z41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸类

主要零件材质
零件名称 ZG1Cr18Ni9Ti
304    CF8
ZG00Cr18Ni10
304L    CF3
ZG1Cr18Ni12Mo2Ti
316    CF8M
ZG00Cr17Ni14Mo2
316L     CF3M
阀体/阀盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
闸板 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
阀杆螺母 铝青铜
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
压盖 0Cr18Ni9 00Cr18Ni10 0Cr18Ni9Mo2 00Cr18Ni10Mo2
螺栓 不锈钢
螺母 不锈钢
手轮 球墨铸铁、铸钢
主要连接尺寸
型号 公称通径 尺寸(mm)
L D D1 D2 b-f z-Φd H D0
Z41W-1.6MPa 15 130 95 65 45 14-2 4-14 170 120
20 150 105 75 55 14-2 4-14 200 120
25 160 115 85 65 14-2 4-14 215 140
32 180 135 100 78 16-2 4-18 260 160
40 200 145 110 85 16-3 4-18 290 200
50 250 160 125 100 16-3 4-18 345 220
65 265 180 145 120 18-3 4-18 360 240
80 280 195 160 135 20-3 8-18 385 280
100 300 215 180 155 20-3 8-18 430 300
125 325 245 210 185 22-3 8-18 520 320
150 350 280 240 210 24-3 8-23 610 350
200 400 335 295 265 26-3 12-23 765 400
250 450 405 355 320 30-3 12-25 895 450
300 500 460 410 375 30-4 12-25 1145 500
350 550 520 470 435 34-4 16-25 1200 550
400 600 580 525 485 36-4 16-30 1400 600
450 650 640 585 545 40-4 20-30 1500 650
500 700 705 650 608 44-4 20-34 1630 700
600 800 840 770 718 48-5 20-41 1830 800
