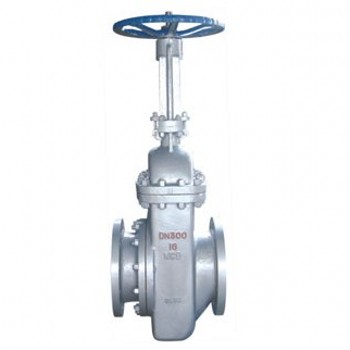

PZ41H排渣闸阀 - 佳裕阀门（上海）有限公司

结构特点

　　1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接

　　2、启闭件采用半密封副强制密封，性能优良

　　3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠

　　4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻

　　5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性

　　6、中大口径设置滚动轴承，启闭轻松

引用标准

　　设计与制造：GB12234 GB3595

　　结构长度：GB12221

　　压力温度等级：GB9131 JB/T74 HG20604

　　连接法兰：JG/T79 GB9113 HG20593-20635

　　试验与检验：GB13927 JB/T9092

主要外形和连接尺寸 单位Unit：mm

公称压力PN	公称通径DN	主要外形尺寸和连接尺寸
公称压力PN	公称通径DN	L	D	D1	D2	D6	b	f	Z-φd	H	Do	WT
1.6MPa	80	280	195	160	135	-	20	3	8-18	510	280	78
	100	300	215	180	155	-	20	3	8-18	685	300	96
	150	350	280	240	210	-	24	3	8-23	790	300	158
	200	400	335	295	265	-	26	3	12-23	885	350	222
	250	450	405	355	320	-	30	3	12-25	1015	400	289
	300	500	460	410	375	-	30	3	12-25	1190	450	365
	350	550	520	470	435	-	34	4	16-25	1350	500	508
	400	600	580	525	485	-	36	4	16-25	1460	500	550
	450	650	640	585	545	-	40	4	20-30	1620	550	660
	500	700	705	650	608	-	44	4	20-34	1800	550	682
2.5MPa	50	250	160	125	100	-	20	3	4-18	335	250	99
	80	280	195	160	135	-	22	3	8-18	510	280	118
	100	300	230	190	160	-	24	3	8-23	685	300	147
	150	350	300	250	218	-	30	3	8-25	790	300	204
	200	400	360	310	278	-	34	3	12-25	885	350	273
	250	450	425	370	332	-	36	3	12-30	1015	400	373
	300	500	485	430	390	-	40	4	16-30	1190	450	478
	350	550	550	490	448	-	44	4	16-34	1350	500	530
	400	600	610	550	505	-	48	4	16-34	1460	500	580
	450	650	660	600	555	-	50	4	20-34	1620	550	630
	500	700	730	660	610	-	52	4	20-41	1800	550	720
4.0MPa	50	250	160	125	100	88	20	3	4-18	3400	250	98
	80	310	195	160	135	121	22	3	8-18	508	300	126
	100	350	230	190	160	150	24	3	8-23	680	300	156
	150	450	300	250	218	204	30	3	8-25	800	400	228
	200	550	375	320	282	260	38	3	12-30	875	500	298
	250	650	445	385	345	313	42	3	12-34	1010	500	372
	300	750	510	450	408	364	46	4	16-34	1180	550	450
	350	850	570	510	465	422	52	4	16-34	1145	600	530
	400	950	655	585	535	474	58	4	16-41	1280	600	610
	450	1050	680	610	560	524	60	4	20-41	1415	700	690
	500	1150	755	670	612	576	62	4	20-48	1560	750	772
6.4MPa	50	250	175	135	105	-	26	3	4-23	340	250	142
	80	310	210	170	140	-	30	3	8-23	508	300	168
	100	350	250	200	168	-	32	3	8-25	680	300	210
	150	450	340	280	240	-	38	3	8-34	800	400	270
	200	550	405	345	300	-	44	3	12-34	875	500	367
	250	650	470	400	352	-	48	3	12-41	1010	500	450
	300	750	530	460	415	-	54	4	16-41	1180	550	532
	350	850	595	525	475	-	60	4	16-41	1145	600	548
	400	950	670	585	525	-	66	4	16-48	1280	600	615
	450	1050	715	630	570	-	70	4	20-48	1415	700	695
	500	1150	800	705	610	-	76	4	20-54	1560	750	778
