上海佳裕阀门厂家生产

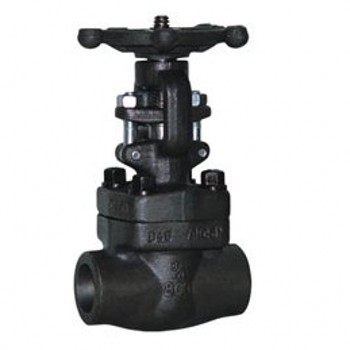

Z61Y/Z11Y锻钢焊接闸阀
锻钢焊接闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.
产品执行标准
产品性能规范
主要零部件材料
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
公称通径 DN |
主要外形尺寸和连接尺寸 |
WT | |||||||
|
L |
d |
S |
L1 |
T |
L2 |
H |
Do | ||
|
Z41H-16C Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 | |||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
6.9 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
918 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
13.5 |
|
32 |
120 |
28 |
43 |
14 |
11/4 |
21 |
201 |
166 |
19.5 |
|
40 |
135 |
36 |
49 |
15 |
11/2 |
21 |
227 |
180 |
28.5 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
3013 |
|
Z41H-64 Z11H-64 Z61H-64 | |||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
7.7 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
11.3 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
16.8 |
|
32 |
130 |
28 |
43 |
14 |
11/4 |
21 |
212 |
180 |
21.2 |
|
40 |
150 |
36 |
49 |
15 |
11/2 |
21 |
231 |
180 |
32.6 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
35 |
