产品编号:123240-808
产品名称:Z43F带导流孔平板闸阀
型  号:Z43F
产品备注:佳裕阀门(上海)有限公司

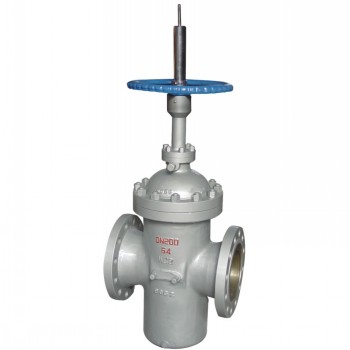

 点击查看大图片

上海佳裕阀门厂家生产

Z43F带导流孔平板闸阀的详细资料:

带导流孔平板闸阀,该系列阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石、油、气、长输管线等领域。工作温度-29℃~129℃阀体材料铸钢。

  1、阀门的设计与制造符合JB/T298-91<管线用钢制平板闸阀>规定。
  2、本阀门两端尺寸,按  JB79-59  标准加工。
  3、抗硫型平板闸阀材料参照MR0175-90<油田设备用抗硫应力裂纹的金属材料>的规定。

Z43F带导流孔平板闸阀结构优势
1.阀体有铸造和焊接两种结构。
2.阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
3.阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。
4.金属对金属密封的阀门,阀体外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到零泄漏。
5.带导流孔阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
6.阀门的全开的,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
7.本阀门采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处最容易外漏的弊病。
8.阀门关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。
9.全封闭结构,防护性能好,可适应全天候要求。
10.阀门设有指示杆或观察窗以表示阀门的启闭情况。
