产品编号:121011-275

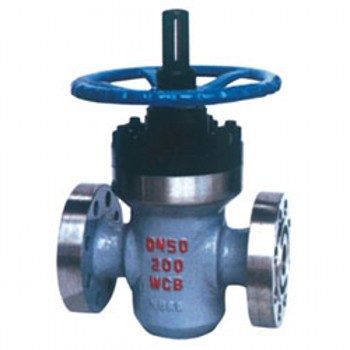

产品名称:高压平板闸阀Z43Y
型  号:Z43Y
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

Z43Y高压平板闸阀的详细资料:

该系列阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石化、油、气、长输管线等。






高压平板闸阀外形及连接尺寸

公称压力PN (MPa)
公称通径DN(mm)
外形尺寸(mm)
L
L1
H
H1
Dn
D1
D2
D
b
Z-Φd
D0
16
20
25
210
377
205
250
25
50.8
101.5
150
29
4-26
200
32
230
397
220
260
29
60.32
11 1
160
29
4-26
240
40
260
447
254
294
36
68.27
124
180
32
4-30
280
50
300
528
312
364
45
95.25
165
215
39
8-26
300
65
340
574
330
402
58
107.95
190.5
245
42
8-30
320
80
390
618
411
495
72
123.82
190.5
240
39
8-26
360
100
450
702
443
543
90
149.22
235
295
45
8-33
400
150
600
904
605
752
135
211.15
317.5
380
56
12-33
600
200
750
1098
710
840
180
269.88
393.5
470
64
12-39
650
25
35
25
210
377
205
240
23
50.8
101.5
150
29
4-26
200
32
230
397
220
260
29
60,32
111
160
29
4-26
240
40
260
447
254
294
36
68.27
124
180
32
4-30
280
50
300
528
312
364
45
95.25
165
215
39
8-26
300
65
340
574
330
402
58
107.95
190.5
245
42
8-30
320
80
390
642
41 1
495
72
136.52
203
265
48
8-33
360
100
450
728
443
543
90
161.92
241.5
310
55
8-36
400
150
600
969
605
752
135
211.18
317.5
395
83
12-39
600
200
750
1206
710
840
180
269.88
393.5
485
92
12-45
650
45
25
210
409
205
240
23
60.32
108
160
35
4-26
200
32
230
444
220
260
29
72.24
130
185
39
4-30
240
40
260
506
254
294
36
82.55
146
205
45
4-33
280
50
300
578
312
364
45
101.6
171.5
235
51
8-30
300
65
340
653
330
402
58
111.12
1 97
265
58
8-33
320
80
390
753
411
495
72
127.OO
228.5
305
67
8-36
360
100
450
860
443
543
90
157.18
273
355
77
8-42
400
150
600
1197
605
752
135
228.60
368.5
485
108
8-55
600
200
750
1423
710
840
180
279.40
438
550
127
12-55
650
