产品编号：1185-116
产品名称：PZ41H、PZ44H排渣闸阀
型　　号：PZ41H、PZ44H
产品备注：佳裕阀门（上海）有限公司

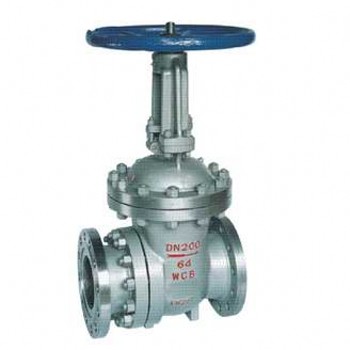

点击查看大图片

PZ41H、PZ44H排渣闸阀简介

排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为：灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。

产品结构特点
1.采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。 2.启闭件采用半密封副强制密封，性能优良。 3.密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。 4.阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。 5.阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。 6.中大口径设置滚动轴承，启闭轻松。
产品结构图：

设计与制造标准：

●设计与制造：GB12234　GB2595
●法兰尺寸：GB9113　JB/T79
●压力温度：JB/T74　GB9131
●结构长度：GB/T12221
●对焊连接尺寸：---
●检验与试验：JB/T9092　GB13927

安装尺寸及重量：

GB 1.6Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
Wt	60	78	96	158	222	289	365	558	850	1164	1482
★	-	-	-	-	-	-	-	750	1000	1200	1800
GB 2.5Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	280	300	350	400	450	500	550	600	650	700
H	335	510	685	790	885	1015	1190	1350	1460	1620	1800
D0	250	280	300	300	350	400	450	500	500	550	550
Wt	99	118	147	204	273	373	478	680	1008	1344	1827
★	-	-	-	-	-	-	-	900	1200	1800	2500
GB 4.0Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750
Wt	98	126	156	228	298	372	450	530	610	690	772
★	-	-	-	-	-	-	-	1200	1800	2500	2500
GB 6.4Mpa
DN	50	80	100	150	200	250	300	350	400	450	500
L	250	310	350	450	550	650	750	850	950	1050	1150
H	340	508	680	800	875	1010	1180	1230	1280	1415	1560
D0	250	300	300	400	500	500	550	600	600	700	750
Wt	142	168	210	270	367	450	532	548	615	695	778
★	-	-	-	-	-	-	-	1800	2500	5000	5000
