产品编号:11550-156
产品名称:Z945T/W/H楔式加长杆闸阀
型  号:Z945T/W/H
产品备注:佳裕阀门(上海)有限公司

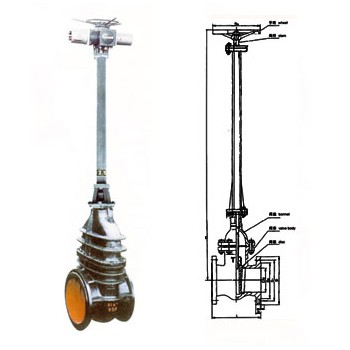

 点击查看大图片

上海佳裕阀门厂家生产

Z945T楔式加长杆闸阀结构特点:
该阀适用于高炉热风炉系统的烟道、冷风、助燃空气、燃烧及煤气等管道,可对烟气、煤气空气进行有效地切断.该阀采用电动链条传动、液压—链条、电动—丝杆传动.公称压力:0.50MPa、025MPa. 适用介质:空气、燃气、煤气.适用温度: ≦450℃ . 主要零件材料:铸钢. 该阀应为竖直安装 ,可配有焊接法兰. 设计或选型应注意同一规格结构长度、法兰尺寸有可能不同,定货时应注明,也可按用户要求制造.

  闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 425 。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

闸阀作用:闸阀只能作全开和全关功能,,不能作调节和节流

适用介质:油品、水、蒸汽等

闸阀应用:化工、石化 石油、造纸、采矿、食品、给排水、市政、机械设备配套、电子工业,城建等领域。

闸阀特点

1)流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。

2)对比截止阀启闭时较省力:无论是开或闭,闸板运动方向均与介质流动方向相垂直。

3)高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。

4)水锤现象不易产生。原因是关闭时间长。

5)介质可向两侧任意方向流动,易于安装,且通道两侧是对称的。

6)结构长度(系壳体两连接端面之间的距离)较小。

7)形体简单 , 结构长度短,制造工艺性好,适用范围广。

8)结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠、操作轻便灵活。

闸阀安装注意事项

1)、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

2)、双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )

3)、带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )

4)、带传动机构的闸阀,按产品使用说明书的规定安装。

5)、如果阀门经常开关使用 , 每月至少润滑一次。

其他技术参数备注

1)闸阀价格由口径、材质、压力的不同而异,恕不公布价格!

2)连接形式:螺纹、法兰、焊接等

3)传动方式:手动、齿轮传动、气动、电动等

4)口径从DN6-DN600;压力从1.0MPA-64MPA;温度-100-600

5)材质有:碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢;
