产品编号：10549-293
产品名称：电站磅级闸阀Z961Y
型　　号：Z961Y
产品备注：佳裕阀门（上海）有限公司

点击查看大图片

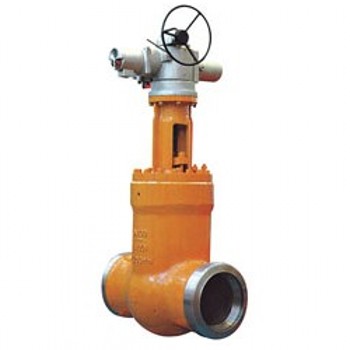

上海佳裕阀门厂家生产电站磅级闸阀Z961Y

电站磅级闸阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等。闸板与阀座密封面采用司太立-stellite钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。

产品执行标准

产品规范	设计规范	结构长度	对焊连接	试验与检验	压力 -温度	产品标识	供货规范
产品规范	JB/T3595/E101	E101	78DG	E101	JB/T3595	GB/T12220	JB/T7928

产品性能规范

壳体材料	适用温度℃	适用介质
ASTM A216 WCB	≤425	蒸汽、水
ASTM A217 WC1	≤450	蒸汽、水
ASTM A217 WC6	≤550	蒸汽、水
ASTM A217 WC9	≤590	蒸汽、水

主要零件材料

零件名称	材料牌号
阀体	WCB	WC1	WC6	WC9
阀板	WCB	WC1	WC6	WC9
阀盖	25 WCB	15Cr1Mo1VA WC1	12Cr1Mo1VA WC6	12Cr1Mo1VA WC9
阀座	25	15Cr1Mo1VA	12Cr1Mo1VA	12Cr1Mo1VA
阀杆	1Cr17Ni2	1Cr17Ni2	SUGG600 12Cr1Mo1VA	SUGG600 12Cr1M01VA
填料	增强柔性石墨
支架	WCB	WCB WC1	WCB WC6	WCB WC9
密封环	s软钢(增强柔性石墨)		S软钢	F软钢
阀杆螺母	45(zCuzn25A16Fe3Mn3)

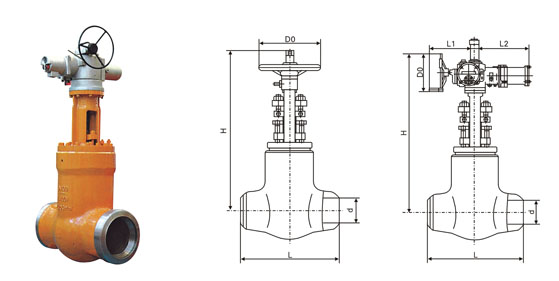

主要外形和连接尺寸 单位Unit：mm

公称通径 DN	主要外形尺寸和连接尺寸						电动装置	WT
公称通径 DN	d	L	H	Do	L1	L2	电动装置	WT
Z960Y-1500Lb
33	56	254	520	200	140	243	SMC-04	93
3	64	305	523	508	140	243	SMC-04	110
4	84	406	599 599	508 305	198 400	281 555	SMC-03 SMC-00	168 208
5	100	483	678 678	508 305	198 400	565 654	SMC-03 SMC-00	189 232
6	126	559	793 793	305 305	410 420	565 654	SMC-0 SMC-1	358 444
8	158	711	813 813	305 305	410 420	668 654	SMC-0 SMC-1	517 561
10	200	864	998 988	457 305	440 420	654 688	SMC-2 SMC-1	852 823
12	250	991	1141 1156	305 457	420 440		SMC-1 SMC-2	1122 1150
14	280	1067	1249	610	690		SMC-3	1760
16	3189	1194	1351	610	690		SMC-3	2429
18	360	1346	1535 1540	610 610	690 715		SMC-3 SMC-4	2454 2524
20	406	1473	1726 1731	610 610	690 715		SMC-3 SMC-4	3334 3380
22	450	1600	1921 1926	610 610	690 715		SMC-3 SMC-4	4409 4648
Z960Y-2000Lb
21/2	50	33	540	200	140	243	SMC-04	202
3	60	368	558	508	198	332	SMC-03	149
4	80	457	654	305	400	555	SMC-00	245
5	96	533	780 780	305 305	400 410	555 565	SMC-00 SMC-0	280 323
6	118	610	830	305	410	565	SMC-0	419
8	148	762	960 960	305 305	410 420	565 654	SMC-0 SMC-1	626 715
10	180	914	1020 1024	305 457	420 440	654 688	SMC-1 SMC-2	1020 1050
12	222	1041	1150 1166	457 610	440 690	688	SMC-2 SMC-3	1320 1358
14	254	1118	1230 1240	457 610	440 690	688	SMC-2 SMC-3	1810 1840

主要外形和连接尺寸 单位Unit：mm

公称通径	主要外形尺寸和连接尺寸						电动装置	WT
公称通径	d	L	H	D0	L1	L2	电动装置	WT
Z960Y-2500Lb
21/2	46	330	533 533	508 200	198	332	SWC-03	143
3	54	368	549 549	508 200	198 140	332 243	SWC-03 SWC-04	160 134
4	70	457	653 644	508 305	198 140	332 565	SWC-03 SWC-0	251 294
5	86	533	760 774	305 305	400 400	555 565	SWC-00 SWC-0	324 341
6	104	610	850 861	305 305	400 410	555 565	SWC-00 SWC-0	479 564
8	130	762	847 860	305 305	410 420	565 654	SWC-0 SWC-1	725 750
10	162	814	1031 1050	305 610	420 690	654	SWC-1 SWC-3	1152 1220
12	2l0	1041	1125 1149	457 610	440 690	688	SWC-2 SWC-3	1520 1558
14	234	1118	1221	610	690		SWC-3	1869
16	264	1245	1390 1395	610 610	690 715		SWC-3 SWC-4	2826 3084
Z960Y-3500Lb
3	44	440	620 620	508 305	198 400	332 555	SWC-03 SWC-00	269 305
4	56	540	721 730	305 305	400 410	555 565	SWC-00 SWC-0	398 437
5	74	616	796 796	305 305	410 420	565 654	SWC-0 SWC-1	507 592
6	88	692	857 857	305 305	410 420	565 654	SWC-0 SWC-1	605 691
8	116	846	1041 1051	305 457	420 440	654 688	SWC-1 SWC-2	1088 1179
10	142	1000	1197 1207	457 610	440 690	688	SWC-2 SWC-2	1700 2031
12	174	1124	1338	610	690		SWC-3	2708
14	196	1229	1455 1440	610 610	715 690		SWC-4 SWC-3	3180 3131
18	252	1499	1915	610	715		SWC-4	4560
