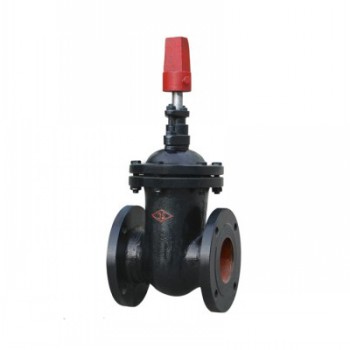

SZ45W/T/H-10暗杆楔式地下闸阀简介
本闸阀适用于地下管路上作启闭用。主要零件材料零件名称材料SZ45T-10SZ45W-10阀体、阀盖灰铸铁灰铸铁闸板灰铸铁+黄铜灰铸铁阀杆碳钢碳钢手轮灰铸铁灰铸铁阀杆螺母青铜灰铸铁青铜灰铸铁性能规范型号
公称压力试验压力 T白stinq工作温度 ℃暗杆楔式地下闸阀适用介质强度水密封水SZ45T-101 01．51 1≤120蒸气、水SZ45W-10≤100油品、煤气。SZ45Z45 W／T-10用途：本闸阀适用于地下管路上作启闭用。

暗杆楔式地下闸阀主要零件材料

零件名称	材料
零件名称	SZ45T-10	SZ45W-10
阀体、阀盖	灰铸铁	灰铸铁
闸板	灰铸铁+黄铜	灰铸铁
阀杆	碳钢	碳钢
手轮	灰铸铁	灰铸铁
阀杆螺母	青铜灰铸铁	青铜灰铸铁

暗杆楔式地下闸阀性能规范

型号	公称压力	试验压力 T白stinq		工作温度 ℃	适用介质
		强度水	密封水
SZ45T-10	1 0	1．5	1 1	≤120	蒸气、水
SZ45W-10				≤100	油品、煤气

暗杆楔式地下闸阀外型尺寸和连接尺寸

型号 Type	公称通径 DNmm	尺寸 mm
型号 Type	公称通径 DNmm	L	D	D1	D2	b-f	Z-?d	A	K	H
SZ45Z45（W/T-10）	40	165	145	110	85	18-2	4-18	65	32	300
	50	180	160	125	100	20-2	4-侣	65	32	355
	65	190	180	145	120	20-2	4-1 8	65	32	360
	80	210	195	160	135	22-2	4-1 8	65	32	400
	100	229	215	1 80	1 55	22-2	8—1 8	65	32	428
	125	254	245	210	1 85	24-2	8-18	65	32	513
	150	280	280	240	210	24-2	8—23	65	32	565
	200	330	335	295	265	26-2	8—23	65	32	660
	250	380	390	350	320	28-2	1 2．23	65	32	907
	300	420	440	400	368	28—3	1 2-23	70	48	920
	350	450	500	460	428	30-3	1 6—23	70	48	1036
	400	480	565	515	482	32-3	1 6-25	70	48	1177
	450	510	615	565	532	32-3	20—25	70	48	1246
	500	540	670	620	585	34-3	20-30	70	48	1395
	600	600	780	725	685	36-4	20-35	70	48	1 590
