产品名称:Z45T暗杆楔式闸阀
型  号:Z45T
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

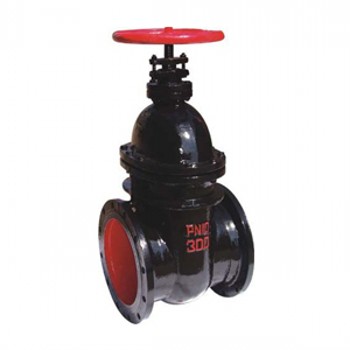

Z45T型暗杆楔式闸阀

暗杆楔式闸阀产品特点:本阀广泛适用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。

型号
公称压力MPa
试验压力MPa
工作温度
使用介质
密封
强度
Z45H-10
1.0
1.1
1.5
≤100-200℃
水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16
1.6
1.76
2.4
≤200℃
水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C
主要零件材料
型号
阀体、阀盖、闸板
密封圈
阀 杆
填 料
Z45H-10
灰铸铁、铸 钢

不锈钢
碳钢、不锈钢

浸油石棉盘根
Z45W-10
Z45T-10
Z45T-16
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

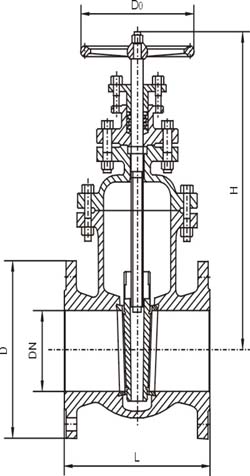

主要外形尺寸
口 径
DN(mm)
Z45T-10
Z45-16(C)
L
D
H
D0
L
D
H
D0
40
165
145
300
160
240
345
200
160
50
180
160
300
180
250
355
240
180
65
195
180
340
180
265
375
240
180
80
210
195
360
200
280
435
280
200
100
230
215
400
200
300
500
320
200
125
255
245
500
240
325
615
360
240
150
280
280
550
240
350
675
360
240
200
330
335
620
320
400
750
400
320
250
380
390
700
320
450
970
450
320
300
420
440
800
400
500
1145
560
400
350
450
500
950
400
550
-
-
400
400
480
565
1050
500
600
-
-
500
450
510
615
1175
500
650
-
500
500
540
670
1410
720
700
-
-
720
600
600
780
1550
720
750
-
-
720
700
660
895
1800
800
-
-
-
800
800
720
1010
2170
-
-
-
-
-
900
780
1110
2300
-
-
-
-
-
1000
840
1220
2600
-
-
-
-
-
1200
960
1450
-
-
-
-
-
-
闸阀简介:闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为 50,介质温度不高时为 2°52'。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
