产品名称：Z940H/Z941Y-160电动楔式闸阀
型　　号：Z940H/Z941Y-160
产品备注：佳裕阀门（上海）有限公司

点击查看大图片

上海佳裕阀门厂家生产

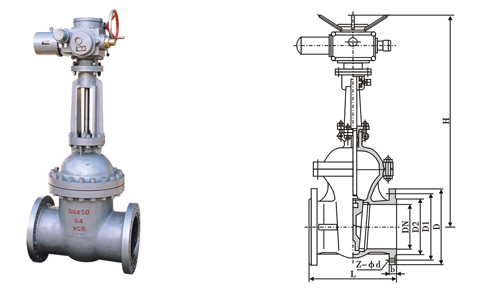

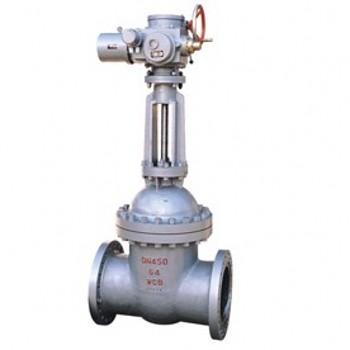

Z940H/Z941Y-160电动楔式闸阀

电动楔式闸阀是做直线运作的阀门，它与Z型多回转执行机构相配，有开关型和智能型。此类阀门操作非常简单是一种最常见的启闭式阀，它利用闸板的上下运作来接通和关闭管道中的流体介质。它广泛应用于化工、造纸、石油、电力、冶金、污水处理等部门。

主要外形和连接尺寸 单位Unit：mm

公称通径	主要外形尺寸和连接尺寸								电动装置	WT
公称通径	L	D	D1	D2	b	f	Z-φd	H	电动装置	WT
Z940H/Z941Y-16C Z940/Z941Y-16P Z940/Z941Y-16R Z940/Z941W-16P Z940/Z941W-16R Z940/Z941-16I
40	240	145	110	85	16	3	4-18	595	DZWl5	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	270	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZWl20	1087
600	800	840	770	718	48	5	20-41	2432	DZWl80	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845

注 :DN700、DN800的型号为Z942型。

主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸								电动装置	WT
公称通径	L	D	D1	D2	b	f	Z-φd	H	电动装置	WT
Z940H/Z941Y-25C Z940/Z941Y-25P Z940/Z941Y-25R Z940/Z941W-25P Z940/Z941W-25R Z940/Z941Y-25I
40	240	145	110	85	18	3	4-18	595	DZW15	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	270	180	145	120	22	3	8-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	425	425	370	332	36	3	12-30	1343	DZW45	390
300	450	485	430	390	40	4	12-30	1516	DZW60	505
350	550	550	490	448	44	4	16-30	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW90	1027
450	650	660	600	555	50	4	16-34	1937	DZW90	1139
500	700	730	660	610	52	4	20-34	2234	DZWl20	1228
600	800	840	770	718	56	5	20-41	2432	DZWl80	1502
700	900	955	875	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	990	930	64	5	24-48	2643	DZW350	1923

注： DN700、DN800的型号为Z942型。

主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸										电动装置	WT
公称通径	L	D	D1	D2	b	f	Z-φd	f	f2	H	电动装置	WT
Z940H/Z941Y-40 Z940/Z941Y-40P Z940/Z941Y-40R Z940/Z941W-40P Z940/Z941W-40R Z940/Z941Y-40I
40	240	145	110	85	76	18	4-18	3	4	617	DZW15	46
50	250	160	125	100	88	20	4-18	3	4	665	DZW20	58
65	290	180	145	120	110	22	8-18	3	4	680	DZW20	68
80	310	195	160	135	121	22	8-18	3	4	752	DZW20	80
100	350	230	190	160	150	24	8-23	3	4.5	846	DZW30	108
150	450	300	250	218	204	30	8-25	3	4.5	1087	DZW45	258
200	550	375	320	282	260	38	12-30	3	4.5	1243	DZW45	366
250	650	445	385	345	313	42	12-34	3	4.5	1429	DZW60	472
300	750	510	450	408	364	46	16-34	4	4.5	1608	DZW90	673
350	850	570	510	465	422	52	16-34	4	5	1738	DZW90	804
400	950	655	585	535	474	58	16-41	4	5	1897	DZWl20	108l
450	1050	680	610	560	524	60	20-41	4	5	2104	DZWl80	1259
500	1150	755	670	612	576	62	20-48	4	5	240l	DZWl80	1348

主要外形尺寸和连接尺寸 单位:mm

公称通径	主要外形尺寸和连接尺寸										电动装置	WT
公称通径	L	D	D1	D2	D6	b	Z-φd	f	f2	H	电动装置	WT
Z940H/Z941Y-64 Z940/Z941Y-64P Z940/Z941Y-64R Z940/Z941W-64P Z940/Z941W-64R Z940/Z941Y-64I
50	250	175	135	105	88	26	4-23	3	4	667	DZW20	68
65	280	200	160	130	110	28	8-23	3	4	685	DZW20	72
80	31O	210	170	140	121	30	8-23	3	4	748	DZW30	88
100	350	250	200	168	150	32	8-25	3	4.5	845	DZW30	117
150	450	340	280	240	204	88	8-34	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	12-34	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	12-41	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	16-41	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	16-41	4	5	1931	DZW120	863
400	950	670	585	525	474	66	16-48	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	20-54	4	5	2459	DZW250	1493

Z940H/Z941Y-100 Z940/Z941Y-100P Z940/Z941Y-100R Z940/Z941W-100P Z940/Z941W-100R Z940/Z941Y-100I

50	250	195	145	112	88	28	4-25	3	4	781	DZW20	78
65	280	220	170	138	110	32	8-25	3	4	830	DZW20	96
80	310	230	180	148	121	34	8-25	3	4	865	DZW30	126
100	350	265	210	172	150	38	8-30	3	4.5	1179	DZW30	134
150	450	350	290	250	204	46	12-34	3	4.5	1201	DZW60	352
200	550	430	360	312	260	54	12-41	3	4.5	1611	DZW90	484
250	650	500	430	382	313	60	12-41	3	4.5	1903	DZW90	608
300	750	585	500	442	364	70	16-48	4	4.5	2054	DZW120	757
350	850	655	560	498	422	76	16-54	4	5	2132	DZW180	994
400	950	715	620	558	474	80	16-54	4	5	2321	DZW250	1269

Z940H/Z941Y-160 Z940/Z941Y-160P Z940/Z941Y-160R Z940/Z941W-160P Z940/Z941W-160R Z940/Z941Y-160

50	300	215	165	132	88	36	8-25	3	4	905	DZW20	101
65	340	245	190	152	110	44	8-30	3	4	968	DZW20	137
80	390	260	205	168	121	46	8-30	3	4	978	DZW30	167
100	450	300	240	200	150	48	8-34	3	4.5	1043	DZW30	211
125	525	355	285	238	176	60	8-41	3	4.5	1248	DZW60	424
150	600	390	318	270	204	66	12-41	3	4.5	1394	DZW90	588
200	750	480	400	345	250	78	12-48	3	4.5	1621	DZW120	839

| 查看次数：
