产品编号:94359-164
产品名称:H44N天燃气专用旋启式止回阀
型  号:H44N
产品备注:佳裕阀门(上海)有限公司

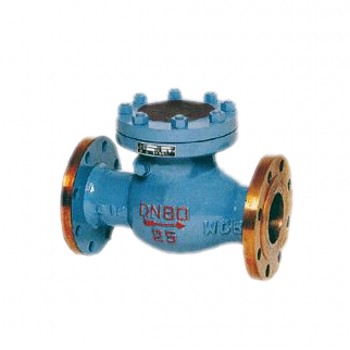

 点击查看大图片

H44N天燃气专用旋启式止回阀

     该旋启式止回阀阀瓣利用流体压差和自身重力实现旋转运动,流阻系数小,适用于大多部分的贮罐区垂直管路上,自动阻止截止逆流,保证上游设备。

一、主要设计参数
设计、制造:GB/T12236-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN25~DN200mm
公称压力:PN2.5、4.0MP。

二、主要性能参数

公称压力

试验压力

适用介质

适宜温度

壳体

密封

2.5

3.75

2.75

液化石油气

-40~+80℃

4.0

6.0

4.4


三、主要零件材料

零件名称

阀体、阀盖

密封面与阀瓣

材料

碳钢

不锈钢和尼龙1010


四、主要尺寸及重量

公称通径

DN(mm)

H41N-25型主要尺寸(mm)

重量
(kg)

L

D

D1

D2

b

f

Z-фd

H

D3

25

160

115

85

65

16

2

4-14

120

92

10

32

190

135

100

78

18

3

4-18

135

120

12

40

200

145

110

85

18

3

4-18

145

135

15

50

230

160

125

100

20

3

4-18

155

150

20

80

310

195

160

135

22

3

8-18

185

200

36

100

350

230

190

160

24

3

8-23

210

270

55

125

400

270

220

188

28

3

8-25

245

310

70

150

480

300

250

218

30

3

8-25

276

375

105

200

600

360

320

280

32

3

12-25

330

-

170
