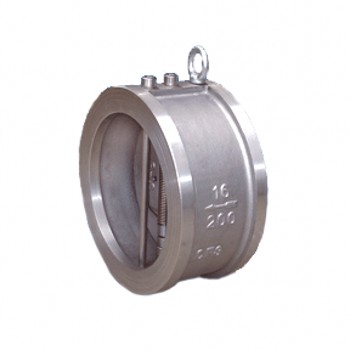

产品名称:H76H对夹式蝶形止回阀
型  号:H76H
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片
H76H型对夹式蝶形止回阀的详细资料:
     止回阀安装在管路系统,其主要作用是防止介质倒流,止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀,这种传统的止回阀体积笨大,流体阻力大,阀门关闭时水锤压力高,安装、维修难,使用寿命短。
   我公司针对传统结构止回阀存在的问题,以美国API标准和德国DIN标准为依据,结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验,研制开发了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品,经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用,效果良好,深受用户好评。
H76H型对夹式蝶形止回阀结构特点:
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3、阀瓣关闭快速,水锤压力小;
4、水平管道或垂直管道均可使用,安装方便;
5、流道通畅、流体阻力小;
6、动作灵敏、密封性能好;
7、阀瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观;
9、使用寿命长、可靠性高。
旋启式止回阀特性对比:
结构
形式
H76型对夹式双瓣旋启式止回阀 H44型法兰单瓣旋启式止回阀
水锤
压力
水,阀瓣行程短、且有弹簧辅助关闭、关阀速度快 很大,阀瓣行程长,需要较长的关闭时间
H76型的水锤压力只有H44型的1/2~1/5
尺寸
重量
结构长度很短、体积小、重量轻。
为阀门的安装、搬运、存放及管道的布置带来很大的便利,并能大量节约材料、降低造价
结构长度很长,体积笨大,重量很重
H76型的结构长度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10
流体
阻力
小,流体阻力系数ξ为2.6~0.7。
随着阀门口径的增大,流体阻力系数减小。
小,流体阻力系数ξ为1.3~3,
但低压工况下,阀瓣不能完全开启,流体阻力大。
流体阻力随着阀门口径的增大而增大。
安装 可水平安装或垂直安装,重量轻,不必为阀门设置支座。 可水平安装或垂直安装,
大口径阀门重量重,需设置支座
开启
压力
很小,阀瓣在很小的压差下就能完全打开 较大,阀瓣在较大的压差下才能完全打开
可靠性 阀门为整体结构,简单紧凑。
阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高。
阀门关闭时的巨大冲击力及水锤压力容易损坏阀门
| 查看次数:
