产品编号:9139-700
产品名称:H42W不锈钢立式止回阀
型  号:H42W
产品备注:佳裕阀门(上海)有限公司

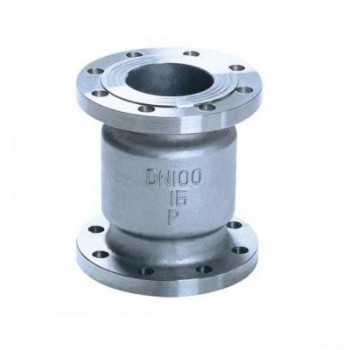

 点击查看大图片

上海佳裕阀门厂家生产

H42W型立式止回阀的详细资料:

   H42W型立式止回阀本系列阀门正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
   H42W型立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。
H42W型立式止回阀性能规范:

H42W不锈钢立式止回阀零件材料与工况:

技术参数 压力等级
16  20  25  32  35  40  45  50  60  70
工作压力(Mpa) ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
试验压力(M)   强度  24  30 37.5  48 52.5  60 67.5  75  90 105
  密封 17.6  22 27.5 35.2 38.5  44 49.5  55  66  77
介质 水、油等
温度 ≤120℃

H42W不锈钢立式止回阀主要零部件材质:

零件

名称

材质

C

P

P3

P8

R

R3

R8

R1

R2

阀体

WCB

ZG1Cr

18Ni9

CF3

CF8

ZG1Cr18

Ni12Mo2Ti

CF3M

CF8M

1.4529

双相

不锈钢

阀盖

WCB

ZG1Cr

18Ni9

CF3

CF8

ZG1Cr18

Ni12Mo2Ti

CF3M

CF8M

1.4529

双相

不锈钢

阀瓣

WCB

ZG1Cr

18Ni9

CF3

CF8

ZG1Cr18

Ni12Mo2Ti

CF3M

CF8M

1.4529

双相

不锈钢

摇杆

2Cr13

1Cr18

Ni9

304L

304

1Cr18Ni

12Mo2Ti

316L

316

1.4529

双相

不锈钢

适用
介质

水、

气、油

硝酸类

醋酸类

含有氯离子

的介质

适用温度

-29425

-29540

H42W不锈钢立式止回阀主要连接尺寸点击以下

H42W-16P/R/L/RL不锈钢立式止回阀主要连接尺寸



不锈钢立式止回阀

H42W-16P H42W-16R H42W-16L H42W-16RL不锈钢立式止回阀主要连接尺寸

公称压力
PN
公称通径
DN
主要连接尺寸 外形
尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
16
40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215

H42W-25P/R/L/RL不锈钢立式止回阀主要连接尺寸


不锈钢立式止回阀
H42W-25P H42W-25R H42W-25L H42W-25RL不锈钢立式止回阀主要连接尺寸
公称压力
PN
公称通径
DN
主要连接尺寸
L
D
D1
D2
b
Z-φd
25
15
85
95
65
45
16
4-φ14
20
95
105
75
55
16
4-φ14
25
100
115
85
65
16
4-φ14
32
120
135
100
78
16
4-φ18
40
130
145
110
88
18
4-φ18
50
140
160
125
100
20
4-φ18
65
160
180
145
120
22
8-φ18
80
185
195
160
135
22
8-φ18
100
210
230
190
160
24
8-φ23
125
250
275
220
188
28
8-φ25
150
300
300
250
218
30
8-φ25
200
380
360
310
278
34
12-φ25

H42W-40P/R/L/RL不锈钢立式止回阀主要连接尺寸,


不锈钢立式止回阀
H42W-40P H42W-40R H42W-40L H42W-40RL不锈钢立式止回阀主要连接尺寸
公称压力
PN
公称通径
DN
主要连接尺寸
L
D
D1
D2
b
Z-φd
40
15
85
95
65
45
16
4-φ14
20
95
105
75
55
16
4-φ14
25
100
115
85
65
16
4-φ14
32
120
135
100
78
16
4-φ18
40
130
145
110
88
18
4-φ18
50
140
160
125
100
20
4-φ18
65
160
180
145
120
22
8-φ18
80
185
195
160
135
22
8-φ18
100
210
230
190
160
24
8-φ23
125
250
275
220
188
28
8-φ25
150
300
300
250
218
30
8-φ25
200
380
360
310
278
34
12-φ25
