产品编号:9754-714
产品名称:H76X对夹蝶型止回阀
型  号:H76X
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片
上海佳裕阀门厂家生产

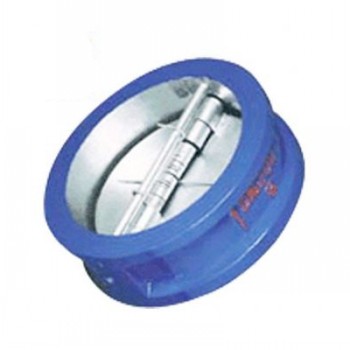

H76X型对夹蝶型止回阀的详细资料:

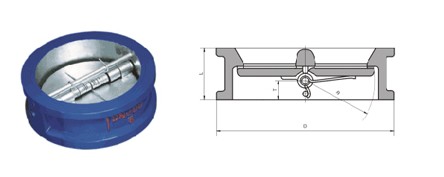

   本厂生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。H76X型对夹蝶型止回阀由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。H76X型对夹蝶型止回阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。

公称通径DN (mm) 尺寸 (mm)
L H B1 B2
200 230 550 540 600
250 250 630 600 700
300 270 690 650 740
350 290 780 710 800
400 310 860 770 870
450 330 910 830 920
500 350 980 900
1000

公称通径DN (mm) 尺寸 (mm)
L H B1 B2
600 390 1070 1090 1250
700 430 1220 1200 1360
800 470 1320 1320 1480
900 510 1430 1420 1580
1000 550 1550 1550 1700
1200 630 1800 1780 1950
1400 710 1980 2000 2175

主要零部件材料:

零件名称

阀体 阀瓣 阀杆 弹簧 阀座
材 料

铸铁、铸钢

碳钢 不锈钢 不锈钢 丁腈 橡胶
主要技术参数:
型 号 公 称 压 力 PNMPa 强度试验压力MPa 密封试验压力MPa 适用 温度 适用 介质
H76X-10 1.0 1.5 1.1 ≤80℃

清水

污水

H76X-16 1.6 2.4 1.76
