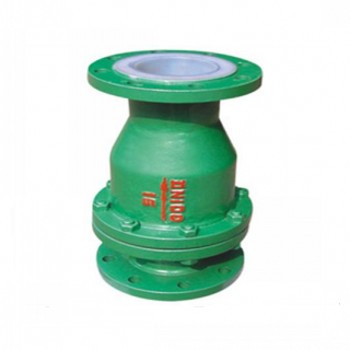

H44F46衬氟旋启式止回阀
一：衬氟止回阀的资料：
产品型号：H44J/FS型
产品名称：衬里止回阀
产品特点：法兰连接衬氟止回阀设计与制造符合中国国家标准基本结构形式：旋启式、直通升降式公称压力PN0.6~1.6（MPa）公称通径DN15~500（mm）基本型号H41JH41Fs H44J H44Fs H41-F3/F46止回阀。
二、H44J/FS型衬氟止回阀主要零件材料表：
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳不锈钢 | ||
|
Z |
C |
P |
R |
PL |
RL | ||
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
衬里层/阀盖 |
衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯） | |||||
|
3 |
轴、阀瓣（板） |
1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M | |||||
|
4 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
遵循规范 |
STANDARD |
|
设计与制造 |
GB12235/GB12236 |
|
结构长度 |
GB12221/JB96（长一短系列） |
|
法兰尺寸 |
JB78/JB79（GB HG SH） |
|
试验压力 |
GB/T13927 |
|
标志 |
GB12220 |
|
供货 |
GB/T12252 |
三、衬氟止回阀主要连接尺寸及重量：
|
公称通径 |
衬氟止回阀的标准值 |
参考值 | |||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
H |
W（kg） |
|
PN0.6（MPa） | |||||||||||
|
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Φ12 |
105 |
55 |
4 |
|
20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Φ12 |
115 |
58 |
5 |
|
25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
128 |
60 |
6 |
|
32 |
1 1/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Φ14 |
145 |
75 |
7 |
|
40 |
1 1/2 |
200 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
160 |
82 |
8 |
|
50 |
2 |
230 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
178 |
95 |
10 |
|
65 |
2 1/2 |
290 |
160 |
130 |
110 |
3 |
16 |
4-Φ14 |
205 |
105 |
20 |
|
80 |
3 |
310 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
230 |
120 |
25 |
|
100 |
4 |
350 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
255 |
135 |
30 |
|
125 |
5 |
400 |
235 |
200 |
175 |
3 |
20 |
8-Φ18 |
305 |
158 |
50 |
|
150 |
6 |
480 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
345 |
180 |
65 |
|
200 |
8 |
495 |
315 |
280 |
255 |
3 |
22 |
8-Φ18 |
415 |
215 |
137 |
|
250 |
10 |
622 |
370 |
335 |
310 |
3 |
24 |
12-Φ18 |
490 |
240 |
150 |
|
300 |
12 |
698 |
435 |
395 |
362 |
4 |
24 |
12-Φ23 |
540 |
265 |
185 |
|
350 |
14 |
787 |
485 |
445 |
412 |
4 |
26 |
12-Φ23 |
585 |
300 |
215 |
|
400 |
16 |
914 |
535 |
495 |
462 |
4 |
28 |
16-Φ23 |
625 |
360 |
244 |
|
450 |
18 |
978 |
590 |
550 |
518 |
4 |
28 |
16-Φ23 |
680 |
385 |
276 |
|
500 |
20 |
978 |
640 |
600 |
568 |
4 |
30 |
16-Φ23 |
740 |
415 |
315 |
