产品编号:84244-248

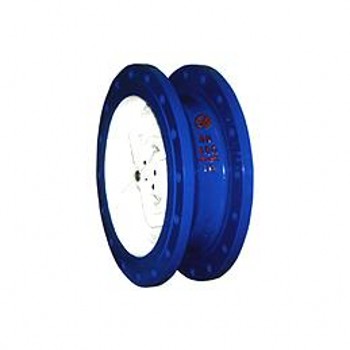

产品名称:CVKR大口径静音式止回阀
型  号:CVKR
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

CVKR大口径静音式止回阀


概述
   大口径静音止回阀采用符合水力学的轮廓设计,取得较佳的流线型水路,内部附近有导流体的设计能保证最小的压力损失。静音式止回阀安装于水泵出水口处,可在水流倒前先行快速关闭,避免产生水锤、水击声和破坏性冲击,以达到静音、防止倒流和保护设备的目的。广泛用于给排水、消防、暖通、工业等系统。

技术参数 材质说明
公称通径 DN50-600MM
公称压力 1.0-1.6-2.5MPa
工作温度 -10°C-80°C
密封试验 1.1倍公称压力
壳体试验 1.5倍公称压力
序号 零件名称 材质
1 阀体 GG25
2 阀盘 QA19-4
3 轴承 QA19-4
4 弹簧 GUS316
5 导流体 GG25
6 阀座 QA19

主要外形尺寸(法兰钻孔按GB/T17241.6-1998标准)
型号 公称通径 D1 D2 D3 N-φD L
1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa
CVKR-0300 DN300 370 400 410 460 12-13 12-28 181
CVKR-0350 DN350 429 460 470 520 16-23 16-28 184
CVKR-0400 DN400 480 515 525 580 16-28 16-31 191
CVKR-0450 DN450 530 565 585 640 20-28 20-31 203
CVKR-0500 DN500 582 620 650 715 20-28 20-34 219
CVKR-0600 DN600 682 725 770 810 840 20-31 20-37 222
CVKR-0700 DN700 794 840 840 895 910 24-31 24-37 280
CVKR-0800 DN800 901 950 950 1015 1025 24-34 24-40 356
CVKR-0900 DN900 1001 1050 1050 1125 1125 28-40 28-40 368
CVKR-1000 DN100 1112 1160 1170/DIV> 1230 1255 28-43 28-43 432
CVKR-1200 DN120 1328 1380 1390 1455 1485 32-49 32-49 524
