产品编号：183451-686

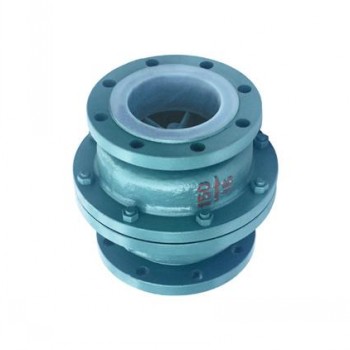

产品名称：H40F46衬氟升降立式止回阀
型　　号：H40F46
产品备注：佳裕阀门（上海）有限公司

点击查看大图片

上海佳裕阀门厂家生产

H40F型衬氟止回阀的详细资料：

一、产品[新型止回阀]的详细资料：

产品型号：H40F46

产品名称：衬氟止回阀

产品特点：H40F型止回阀是一种依靠介质本身的流动而自动启、闭阀瓣用来阻止介质向逆向流动的自动阀门。衬里新型止回阀,衬里止回阀,新型止回阀。

二、H40F型衬氟止回阀设计规范：

遵循GB/T 13932，GB12235，GB12236，API 6D标准。
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形式：升降立式。（新型）
主要零部件除阀瓣为整体F3或F46外其它材料见表A15
公称压力：DN0.6~1.0（MPa）
公称通径：DN25~150（mm）
公称型号：H40F3 H40F46

三、H40F型衬氟止回阀主要零部件材料表：

遵循规范	DTANDARD
设计与制造	GB商12224
结构长度	Q/DFL-03-99（企业标准）
法兰尺寸	JB78/JB79（GB HG Sh）
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T 12252

四、衬氟衬氟止回阀主要连接尺寸及重量：

公称通径		标准值								参考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b		Z-Φd	B	W（kg）
DN（mm）	NPS（inch）	PN0.6（MPa）
25	1	152	100	75	60	2	14	4-Φ12		135	6
40	1 1/2	178	130	100	80	3	16	4-Φ14		170	10
50	2	178	140	110	90	3	16	4-Φ14		190	14
65	2 1/2	190	160	130	100	3	16	4-Φ14		210	18
80	3	203	185	150	125	3	18	4-Φ18		235	21
100	4	267	205	170	145	3	18	4-Φ18		300	40
150	6	394	260	225	200	3	20	8-Φ18		440	90

, rg1）{var self = this;if （self.removeAttribute）self.removeAttribute（" result="self[" restore="" the="" override="">178

140

110

90

3

16

4-Φ14

190

14

65

2 1/2

190

160

130

100

3

16

4-Φ14

210

18

80

3

203

185

150

125

3

18

4-Φ18

235

21

100

4

267

205

170

145

3

18

4-Φ18

300

40

150

6

394

260

225

200

3

20

8-Φ18

440

90
