产品编号:182434-912
产品名称:H44T旋启式止回阀
型  号:H44T
产品备注:佳裕阀门(上海)7有限公司

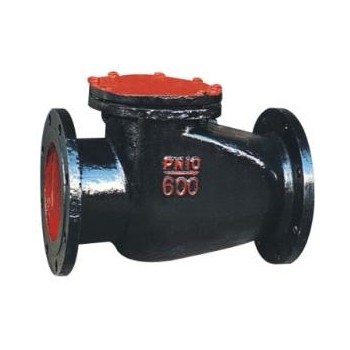

 点击查看大图片

上海佳裕阀门厂家生产

H44T旋启式止回阀

产品特点:应用于工作温度≤200℃的水、蒸汽介质的管路上,作防止介质逆流的单向启闭用。

性能规范:


型号
公称压力 试验压力 工作温度℃ 应用介质
强度(水)MPa 密封(水)MPa
H44T-10 1.0 1.5 1.1 ≤120
主要零件材料:

零件名称
材料
阀体、阀盖、阀瓣 灰铸铁
-
垫片 石棉板
外形尺寸和连接尺寸:

型号
公称通径DN(mm) 尺寸(mm) 重量(kg)
L D D1 D2 b-f Z-Φd H
H44T-10 40 200 145 110 85 18-3 4-18 114 10
50 230 160 125 100 20-3 4-18 128 14
65 290 180 145 120 20-3 4-18 129 18
80 310 195 160 135 22-3 4-18 152 26
100 350 215 180 155 22-3 8-18 159 30.5
125 400 245 210 185 24-3 8-18 188 48
150 480 280 240 210 24-3 8-23 224 66
200 495 335 295 265 26-3 26-3 252 95
250 622 398 350 320 28-3 28-3 285 142
300 698 440 400 368 28-4 28-4 351 200
