产品编号：181736-566
产品名称：4H对夹式薄形止回阀
型　　号：H74H
产品备注：佳裕阀门（上海）有限公司

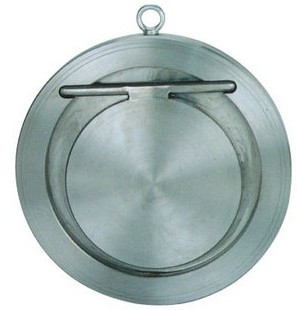

点击查看大图片

上海佳裕阀门厂家生产

H74H对夹式薄形止回阀概述：
　　本厂生产的H74Ⅰ型、Ⅱ型对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

◆ 主要技术参数：

工作压力	1.6MPa 、2.5MPa、 150Lb、300Lb
工作温度	t≤400℃
适用介质	油、水、酸碱等液体

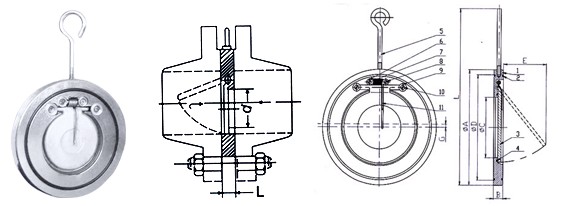

◆主要外形尺寸：

NO	部件名称	数量	材质
1	阀体	1	WCB、304、316、316L
2	"O"型密封圈	2	丁腈橡胶、氟橡胶
3	阀板	1	304、316、316L
4	"O"型密封圈	1	丁腈橡胶、氟橡胶
5	吊钩	1	304
6	小压盖	2	304、316、316L
7	弹簧轴	1	304、316、316L
8	开槽半沉头螺钉	2	304、316、316L
9	大压盖	2	304、316、316L
10	开槽半沉头螺钉	2	304、316、316L
11	弹簧	1	304、316、316L

◆主要外形尺寸：

公称通径	PN10.PN16							PN25							PN40
公称通径	A	B	C	D	E	L	G	A	B	C	D	E	L	G	A	B	C	D	E	L	G
40	94	16	22	81.4	25	195	0	等同 PN10							等同 PN10
50	109	16	32	94	33.6	208	1
65	129	17	40	111	46	230	2
80	144	17	54	123	56.5	245	3
100	164	18	70	147	71.4	265	3	168	18	70	149	71.4	269	3	等同 PN25
125	195	18	92	171	87.3	297	5	194	18	92	171	87.3	296	5
150	220	20	112	200	106.6	321	5	224	20	112	202	106.6	325	5
200	275	22	154	256	148.2	376	5	284	22	154	265	148.2	385	5	291	22	154	268	148.2	392	5
250	331	26	192	302	185.2	436	6	342	26	192	307	185.2	447	6	353	26	192	312	185.2	458	6
300	380	32	227	352	216.3	484	10	401	32	227	360	216.3	499	10	418	32	227	368	216.3	516	10
350	446	38	266	408	254	548	12	458	38	266	412	254	560	12	475	38	266	422	254	577	12
400	498	44	310	460	294.4	603	14	515	44	310	463	294.4	620	14	547	44	310	484	294.4	652	14
