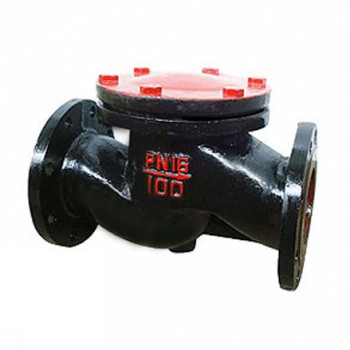

H41T升降式止回阀产品说明:
止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
用途:
适用于工作温度≤200℃的水、蒸汽介质管路上,作防止介质逆流的单向启闭作用。
性能规范
型号 |
公称 压力 |
试验压力 | 工作 温度 |
通用 介质 | |
强度(水) | 密封(水) | ||||
H41T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
零件名称 |
材料 |
阀体 | 灰铸铁 |
阀盖 | 灰铸铁 |
阀瓣 | 铸铁铁加黄铜 |
型号 |
公称通径DN(mm) | 尺寸(mm) | 重量(kg) | |||||||
L | D | D1 | D2 | b-f | Z-Φd | H | S | |||
H41t-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 | 32 | 3 |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 | 36 | 4.5 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 | 42 | 7 | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 | 42 | 9.5 | |
65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 | 50 | 13.5 | |
H41t-16 | 80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 | 24.5 | |
100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 | 32.5 | ||
125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 | 50 | ||
150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 | 70 | ||
200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 |
