上海佳裕阀门厂家生产

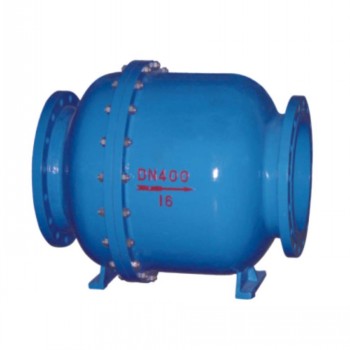

HQ45X微阻球形止回阀

概述:
　　微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。 主要零部件材料:

零件名称	阀体	阀瓣	阀座	弹簧
材料	铸铁、球铁、铸钢	铸铜、不锈钢	铜、不锈钢	不锈钢

主要外形连接尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN（mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700
