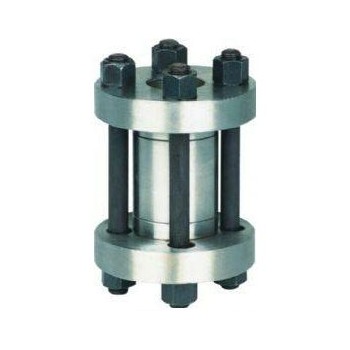

产品名称:H72H对夹式高压止回阀
型  号:H72H
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产:

H72H
对夹式止回阀产品概述
    H72H对夹式止回阀主要作用是防止介质倒流,是一种依靠介质压力开启和关闭的自动阀门.主要适用于城市、工业及高层建筑给水、排水管网上。由于对夹式止回阀的结构长度比一般法兰式止回阀短,对有安装空间限制的场所最为适用。对夹式止回阀具有结构长度短,体积小重量轻,阀瓣关闭快速,水锤压力小,流道通畅,流体阻力小,水平管道或垂直管道均可使用,安装方便,动作灵敏,密封性能好,阀瓣行程短、关阀冲击力小,简单紧凑、造型美观,使用寿命长、可靠性高,防止介质倒流,自动控制等优点.

结构特点

1、结构与长度短,其结构长度只有传统法兰止回阀1/4-1/8
6、动作灵敏、密封性能好;
2、体积小、重量轻,其重量只有传统法兰止回阀1/4-1/20
7、阀瓣行程短、关阀冲击力小;
3、阀瓣关闭快速,水锤压力小;
8、整体结构、简单紧凑、造型美观
4、水平管道或垂直管道均可使用,安装方便;
9、使用寿命长、可靠性高
5、流道通畅、流体阻力小;



用途:

对夹式止回阀适用于公称压力PN1.0MPa42.0MPaClass1502500mm;公称通径DN151200mm NPS1/248;工作温度196540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、 蒸汽,油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。
标准与规范
1、设计与制造:API594API6DJB/T8937
2
、结构与长度:API1594AP16DDIN3202
JB/T8937
3
、压力-温度等级:ANSIB16345DIN2401GB/T9124HG20604HG20605SH3406
JB/T74
4
、试验与检验:AP1598
JB/T9092
5
、配管法兰:JB/T7490GN/T91129124HG2059220635SH3406ANSIB16.5DIN2543-2548GB/T13402AP1605
ASMEB16.47

H72H对夹式止回阀旋启式止回阀对比

结构形式
H76型对夹式双瓣旋启式止回阀
H44型法兰单瓣旋启式止回阀
水锤压力
小,阀瓣行程短、且有弹簧辅助关闭、关阀速度快
很大,阀瓣行程长,需要较长的关闭时间
H76型的水锤压力只有H44型的1/2-1/5
尺寸和重量
结构长度很短、体积小、重量轻,为阀门的安装、搬运、存放用管道的布置带来很大的便利,并能大量节约材料、降低造价
结构长度很长,体积笨大,重量很重
H76型的结构长度只有H44型的1/4-1/6H76型的重理吸能H44型的1/4-1/10
流体阻力
小,流体阻力系数ζ2.6-0.7,随着阀门口径的增大,流体阻力系数减小
小,流体阻力系数ζ,为1.3-3,但在低压况下,阀瓣不能完全开启,流体阻力大。流体险务随着阀门口径的的增大而增大
安装
可水平安装或垂直安装,重量轻,不必为阀门设置支座
可水平安装或垂直安装,大口径阀门重量重,需设置支座
开启压力
很小,阀瓣在很小的压差下就能完全打开
较大,阀瓣在较大的压差下才能完全打开
可靠性
阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高
阀门关闭时的巨大冲击力用水锤压力容易损坏阀门



结构形式
H71型对夹式升降式止回阀
H41型法兰升降式止回阀
水锤压力
小,阀瓣行程短、很大,阀瓣行程
尺寸和重量
结构长度很短、体积小、重量轻,为阀门的安装、搬运、存放用管道的布置带来很大的便利,并能大量节约材料、降低造价
结构长度很长,体积笨大,重量很重
H71型的结构长度只有H41型的1/4-1/8H71型的重理吸能H41型的1/7-1/20
流体阻力
较大,流体阻力系数ζ6.4-2.8
很大,流体阻力系数ζ,为12-6
安装
可水平安装或垂直安装,重量轻,不必为阀门设置支座
只能水平安装,口径较大的阀门重量重,较难安装
开启压力
很小,阀瓣在很小的压差下就能完全打开
较小,阀瓣重量较大,需要一定的压差才能将阀瓣完全打开
可靠性
阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高
可靠性较高,但阀门由阀体与阀盖两体构成,多了一个潜在的泄漏点
