产品编号:172512-127
产品名称:HQ41X无磨损球形止回阀
型  号:HQ41X
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

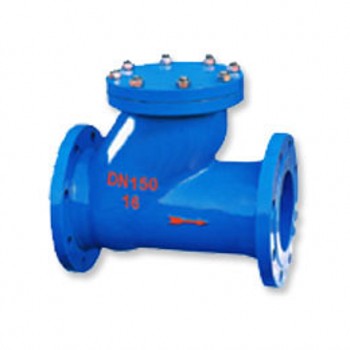

HQ41X无磨损球形止回阀


概述
    本厂生产的HQ41X-10/16、HQ44X-10/16型球形止回阀及HQ45X多球形止回阀,采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。消声式关闭,不产生水锤,密封性能好。阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。水平或垂直安装均可,可用于冷水、热水、工业及生活用水管网系统中,更适应用潜水排水污泵,介质温度为0~80℃。

主要技术参数
型号 公称压力(MPa) 试验压力PS(MPa) 工作温度(℃ )
壳体 密封
HQ41X-10/16 1.0 1.5 1.1 ≤80
1.6 2.4 1.76
主要零部件
零 件 名 称 材 质
阀体、阀盖 球铁、铸钢
球架、档板 球铁、铸钢
球 体 碳钢包橡胶


主要外形尺寸
公称通径 50 65 80 100 125 150 200 250 300 350
L(mm) 216 241 293 305 381 403 495 622 698 787
H(mm) 185 210 245 280 335 400 495 600 715 800
连接尺寸 PN1.0MPa按GB4216.4-84;PN1.6按GB4216.5-84 标准
