产品编号:162446-859

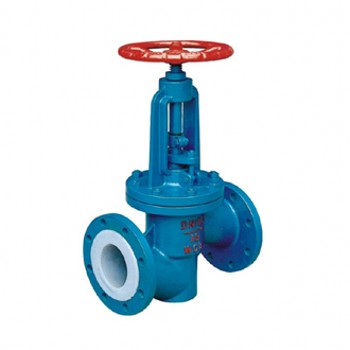

产品名称:J41F46衬氟截止阀
型  号:J41F46
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

J41F46衬氟截止阀简介

  衬氟截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。衬氟截止阀基本结构  ,塑料衬里J41型直通式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。  阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

 衬氟截止阀基本结构

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

衬氟截止阀设计规范

遵循GB/T 12233,GB/T12235,ANSI B 16.34标准

衬氟截止阀驱动方式

手动衬氟截止阀、蜗轮转动衬氟截止阀、气动衬氟截止阀、电动衬氟截止阀

主要零部件材料表

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB
