上海佳裕阀门厂家生产:

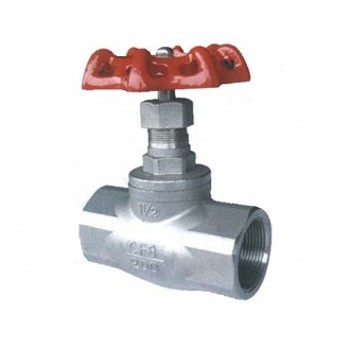

J11W不锈钢内螺纹截止阀截止阀也叫截门,是使用最广泛的一种阀门!它之所以广受欢迎,是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压,也适用于高压。
不锈钢丝扣截止阀 的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。
|
序 号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀瓣 |
不锈钢SS316/304 |
|
3 |
阀杆 |
不锈钢SS316 |
|
4 |
阀盖 |
不锈钢CF8M/CF8 |
|
5 |
密封垫 |
聚四氟乙烯PTFE |
|
6 |
平垫 |
不锈钢SS304/316 |
|
7 |
填料 |
聚四氟乙烯PTFE |
|
8 |
压环 |
不锈钢SS316/304 |
|
9 |
压盖 |
不锈钢CF8M/CF8 |
|
10 |
手轮 |
ALUMINUM ALLOY |
|
11 |
铭牌 |
ALUMINUM ALLOY |
|
12 |
螺母 |
不锈钢SS304 |
|
尺寸 |
A |
D |
L |
H |
重量TW(g) |
|
1/4” |
10 |
70 |
65 |
85 |
340 |
|
3/8” |
12 |
70 |
65 |
85 |
340 |
|
1/2” |
15 |
70 |
65 |
85 |
350 |
|
3/4” |
20 |
70 |
80 |
95 |
550 |
|
1” |
25 |
80 |
90 |
105 |
870 |
|
11/4” |
32 |
90 |
105 |
125 |
1360 |
|
11/2” |
40 |
90 |
120 |
135 |
1860 |
|
2” |
50 |
100 |
140 |
155 |
2670 |
