产品编号:161315-145
产品名称:KJ61H真空隔离焊接式截止阀
型  号:NKJ61H
产品备注:佳裕阀门(上海)有限公司

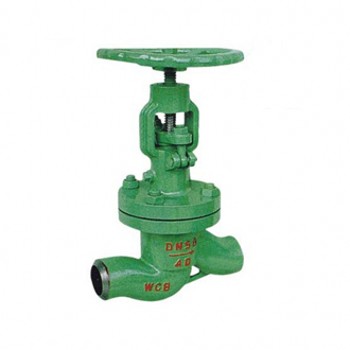

 点击查看大图片

上海佳裕阀门厂家生生产

NKJ61H真空隔离焊接式截止阀

主要结构特点及用途

1、本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2
、密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
3
、结构简单、紧凑、检修方便,使用寿命长。
4
、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
5
、本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
该阀门适用于工作温度425℃550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

主要性能规范

产品类型
Product type

壳体强度试验/MPa
Sheli strangth test

上密封试验/MPa
Back seal test

密封试验/MPa
Seal test

适用介质
Applicable
medium

适用温度/℃
Applicable
temperature

NKJ61H-40

6.O

4.4

4.4

水、蒸汽、空气
Water、Steam、Air

  ≤425

NKJ61H-64

96

7.O

7.O

NKJ61H-100

15.O

11.0

11.O

NKJ61Y-40l

6.O

4.4

4.4

水、蒸汽、空气
Water、Steam、Air

  ≤550

NKJ61Y-64l

9.6

7.0

7.O

NKJ61Y-1OOI

15.O

11.O

11.O

·主要零件材料

零件名称
Part name

阀体、阀盖 Body Bonnet

阀杆
Valve Stem

阀瓣 Disc

密封面
Sealing face

阀杆螺母
Yokenut

填料
Packing

紧固件
Fasteher

NKJ61H-C型

25或WCB

铬不锈钢
Crstain
mless
teel

铬不锈钢
Crstain
mless
steel

H:合金钢
H:alloy steel

铝青铜
AI
bronze

膨胀复合石墨
Expanding
compound
graphlte

优质碳钢
High-grade
carbon
steel

NKJ61Y-l型

铬钼钢
Cr.Mo steel

20CrlM01vA 或38CrMoAlA

12CrlMo 1VA

Y:硬质合金
Y:oarbide alloy

铬钼钢
Cr.Mo steel
