J11Y、J61Y丝口锻钢截止阀、焊接式锻钢截 - 佳裕阀门（上海）有限公司

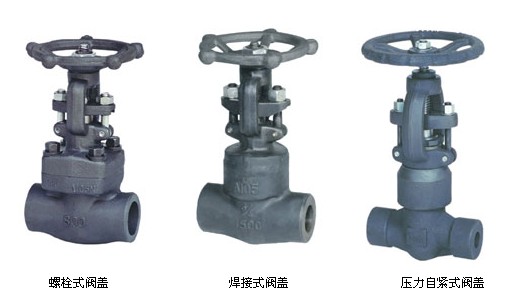

锻钢截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。

截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。

采用以下结构

全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。

锻钢截止阀 800Lb标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 F22	A276 304(L)	A276 F316(L)
3	阀杆	A182 F6a	A182	A182 F304(L)	A182 F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105N	A182 F22	A182/F304(L)	A182/F316(L)
6	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420		A276 304
8	填料压套	A276 410		A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料压板	A105		F182 F304
11	螺母	A194 2H	A194 4	A194 8	A194 8M
12	阀杆螺母	A276 410
13	螺母	A194 2H	A194 4	A194 8	A194 8M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS	缩径	³/8	¹/2	³/4	1	1¹/4	1¹/2	2	/
NPS	全径	/	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		79	79	92	111	120	152	172	200
H（开）		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

900Lb～1500Lb

锻钢截止阀 900Lb～1500Lb标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 F22	A276 304(L)	A276 F316(L)
3	阀杆	A182 F6a	A182	A182 F304(L)	A182 F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420		A276 304
8	填料压套	A276 410		A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料压板	A105		F182 F304
11	螺母	A194 2H	A194 4	A194 8	A194 8M
12	阀杆螺母	A276 420
13	螺母	A194 2H	A194 4	A194 8	A194 8M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS	缩径	³/8	¹/2	³/4	1	1¹/4	1¹/2	2	/
NPS	全径	/	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		92	111	111	120	152	172	200	220
H（开）		171	207	207	240	258	330	355	370
W		100	125	125	160	160	180	200	240
重量	螺栓式	2.2	3.7	3.6	6.8	7.6	11.6	15.0	21.9
重量	焊接式	2.0	3.4	3.3	6.0	5.6	10.3	14.2	18.0

900Lb～2500LB

锻钢自密封截止阀 900Lb～2500Lb标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type A182 F22	Type A182 F304	Type A182 F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 F316(L)
3	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105	A182 F304	A182 F304(L)	A182 F316(L)
5	密封环	08F	A182 F304	A182 F304(L)	F316L
6	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	圆柱销	A276 420		A182 F304
8	垫圈	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A194 8M
10	填料	316夹柔性石墨		316夹PTFE
11	填料压套	A276 420		A182 F304
12	填料压板	A105		A182 F304
13	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276 420
16	手轮	A197
17	铭牌	SS
18	螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS		¹/2″	³/4″	1″	1¹/4″	1¹/2″	2″
L	900-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H(开)		333	333	333	408	408	524
W		160	160	180	200	250	280
重量	900Lb-1500Lb	11.2	10.5	10.1	21.0	19.6	40.4
重量	2500Lb	12.3	11.6	10.8	28.0	26.4	43.8
