产品编号:155231-277
产品名称:J11W苏式内螺纹截止阀
型  号:J11W
产品备注:佳裕阀门(上海)yxgs1
 点击查看大图片

上海佳裕阀门厂家生产:

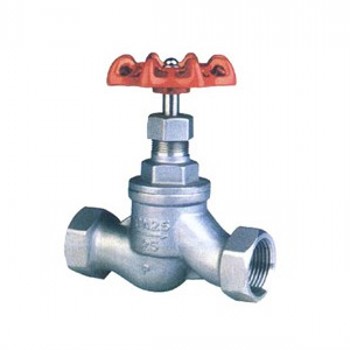

J11W苏式内螺纹截止阀

J11W内丝截止阀,也叫双头内丝截止阀,主要采用螺纹式,,这种阀门采用锻制钢,所以可以耐高温高压,口径一般小于DN25,材质有20#,304,316,在石化工程,化工工业工程,机电工程设备,电控机电工程设备管道中大量应用

应用规范:

公称压力:16Mpa

适用温度范围:-20~232~350

适用介质:水、油、气及某些腐蚀性液体

螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

 主要零件

零件名称

    J11W-16C

       J11W-16P

          J11W-16R

阀体

      WCB

ZG1Cr18Ni9Ti304.CF8

ZG1Cr18Ni9Ti12Mo2Ti316.CF8M

阀盖

 1Cr18Ni9Ti304

1Cr18Ni9Ti304

1Cr18Ni9Ti12Mo2Ti316

阀杆

 1Cr18Ni9Ti304

1Cr18Ni9Ti304

1Cr18Ni9Ti12Mo2Ti316

密封圈



聚四氟乙烯PTFE



填料



聚四氟乙烯PTFE



 主要外形尺寸

DN

   G

   L

   E

  B

   H

   A

  KG

  15

  1/2”

   90

  14

  32

  109

  70

  0.9

  20

  3/4”

  100

  16

  36

  109

  70

  1.1

  25

   1”

  120

  18

  46

  132

  80

  1.8

  32

 11/4”

  140

  20

  55

  156

  90

  2.5

  40

 11/2”

  170

  22

  65

  167

  100

  3.7

  50

   2”

  200

  24

  80

  182

  120

  5.5

  65

 21/2”

  260

  26

  95

  200

  140

  9.3
