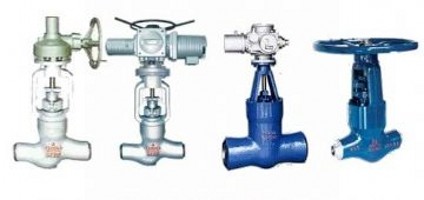

J61Y、J961Y高温高压焊接截止阀 - 佳裕阀门（上海）有限公司

◆主要特点及用途

1.阀门与管路连接采用焊接式结构。
2.密封面不易磨损、擦伤，密封性能好，寿命长。
3.结构紧凑，启闭性好、高度小、维修方便。
4.适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

◆主要性能和使用范围

产品型号

公称压力PN(MPa)

试验压力 (MPa)

试验压力 (MPa)

适用温度(℃)

适用介质

壳体强度

密封

P54

P55

P57

J61H/Y-100

10

15

11

≤450

水、蒸汽、油品

J61H/Y-200

20

30

22

J61H/Y-250

25

37.5

27.5

J61H/Y-320

32

48

36

J61Y-P54/100V

30

22

10

≤540

蒸汽

J61Y-P54/140V

38

28

14

J61Y-P54/70V

48

36

17

J61Y-P55/100V

38

28

10

≤550

J61Y-P55/140V

48

36

14

J61Y-P55/170V

53

39

17

J61Y-P57/1OOV

48

36

10

≤570

J61Y-P57/140V

55

40

14

J61Y-P57/170V

60

44

17

◆主要零件材料

零件名称

阀体

阀盖

阀杆

阀瓣

密封面

填料

阀杆螺母

手轮

紧固件

J61H型

25
WCB

25
40Cr

铬不锈钢
铬钼铝钢氮化

铬不锈钢

铬不锈钢

柔性石墨

铝青铜

可锻铸铁

优质碳钢铬钼钢

J61Y型

25
WCB

25
40Cr

铬不锈钢
铬钼铝钢氮化

25

硬质合金

柔性石墨

铝青铜

可锻铸铁

优质碳钢铬钼钢

J61Y-P54型

ZG20CrMoV 12Cr1M01V

12Cr1M01V

20Cr1M01V
25Cr2M01V

12Cr1M01V

硬质合金

柔性石墨

铝青铜

可锻铸铁

铬钼钢

J61Y-P55型

ZG15CrMoV 12Cr1M01V

12Cr1M01V

20Cr1M01V
25Cr2M01V

12Cr1M01V

硬质合金

柔性石墨

铝青铜

可锻铸铁

铬钼钢

J61Y-P57型

ZG15CrMOV 12Cr1M01V

12Cr1M01V

20Cr1M01V
25Cr2M01V

12Cr1M01V

硬质合金

柔性石墨

铝青铜

可锻铸铁

铬钼钢

电站截止阀

◆主要尺寸表

型号

公称通径DN(mm)

尺寸 (mm)

L

D1

D2

H

J61H-200
J61Y-200

10

130

10

30

210

15

130

12

30

210

20

170

22

42

480

25

170

27

42

520

32

200

34

52

728

50

350

53

76

728

80

500

86

108

898

100

600

107

161

890

J61H-250
J61Y-250
J61H-320
J61Y-320

20

150

25

40

576

32r

180

32

55

606

50

250

50

83

722

65

430

65

98

811

80

470

80

105

895

100

600

100

142

1179

J61Y-P54100V
J61Y-P54140V

20

17

22

42

480

25

170

27

42

520

32

200

34

52

728

50

350

53

76

728

80

500

86

108

898

100

600

107

161

890

J61Y-P54170V
J61Y-P54170V
J61Y-P57170V
J61Y-P54195V
J61Y-P54195V
J61Y-P54200V

10

120

12

23

500

20

170

24

42

533

25

175

28

45

545

32

190

35

54

560

50

340

46

50

648

65

430

69

92

565

80

470

85

118

600

100

560

105

145

680

| 查看次数：

产品型号	公称压力PN(MPa)	试验压力 (MPa)		试验压力 (MPa)			适用温度(℃)	适用介质
产品型号	公称压力PN(MPa)	壳体强度	密封	P54	P55	P57	适用温度(℃)	适用介质
J61H/Y-100	10	15	11				≤450	水、蒸汽、油品
J61H/Y-200	20	30	22
J61H/Y-250	25	37.5	27.5
J61H/Y-320	32	48	36
J61Y-P54/100V		30	22	10			≤540	蒸汽
J61Y-P54/140V		38	28	14
J61Y-P54/70V		48	36	17
J61Y-P55/100V		38	28		10		≤550
J61Y-P55/140V		48	36		14
J61Y-P55/170V		53	39		17
J61Y-P57/1OOV		48	36			10	≤570
J61Y-P57/140V		55	40			14
J61Y-P57/170V		60	44			17

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料	阀杆螺母	手轮	紧固件
J61H型	25 WCB	25 40Cr	铬不锈钢铬钼铝钢氮化	铬不锈钢	铬不锈钢	柔性石墨	铝青铜	可锻铸铁	优质碳钢铬钼钢
J61Y型	25 WCB	25 40Cr	铬不锈钢铬钼铝钢氮化	25	硬质合金	柔性石墨	铝青铜	可锻铸铁	优质碳钢铬钼钢
J61Y-P54型	ZG20CrMoV 12Cr1M01V	12Cr1M01V	20Cr1M01V 25Cr2M01V	12Cr1M01V	硬质合金	柔性石墨	铝青铜	可锻铸铁	铬钼钢
J61Y-P55型	ZG15CrMoV 12Cr1M01V	12Cr1M01V	20Cr1M01V 25Cr2M01V	12Cr1M01V	硬质合金	柔性石墨	铝青铜	可锻铸铁	铬钼钢
J61Y-P57型	ZG15CrMOV 12Cr1M01V	12Cr1M01V	20Cr1M01V 25Cr2M01V	12Cr1M01V	硬质合金	柔性石墨	铝青铜	可锻铸铁	铬钼钢
