产品编号:151917-623
产品名称:J41N燃气专用截止阀
型  号:J41N
产品备注:佳裕阀门(上海)有限公司

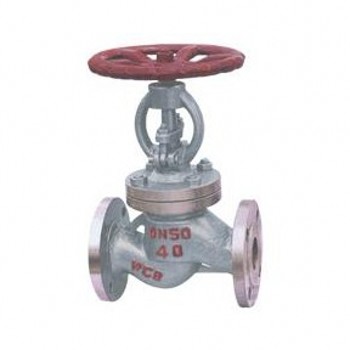

 点击查看大图片
上海佳裕阀门厂家生产J41N燃气专用截止阀

阀门采用成形聚四氟乙烯/柔性石墨作为密封填料,由填料压盖提供初始密封,当发生磨损引起的动密封泄漏时,可用填料压盖螺母进行调整,适用于大多数高中压非腐蚀性流体输送场合。


一、主要设计参数
设计、制造:GB/T12235-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~DN300mm
公称压力:PN1.6、2.5、4.0MP。

二、主要性能参数

公称压力

壳体试验

密封试验

上密封试验

适用介质

适宜温度

JIS-10K

1.6

2.4

1.76

1.76

液化气、
天然气等

-40~+80℃

2.5

3.75

2.75

2.75

JIS-20K

4.0

6.0

4.4

4.4


三、主要零件材料

阀体、阀盖

阀杆、阀瓣

密封面

填料

WCB

不锈钢

不锈钢和尼龙

聚四氟乙烯、丁晴橡胶


四、主要外形尺寸

公称通径

DN(mm)

J41N-25型主要连接尺寸和外形尺寸(mm)

L

D

D1

D2

b

f

Z-фd

H

H1

Do

15

130

95

65

45

16

2

4-14

252

194

120

20

150

105

75

55

16

2

4-14

270

200

120

25

160

115

85

65

16

2

4-14

310

235

140

32

180

135

100

78

18

2

4-18

322

260

160

40

200

145

110

85

18

3

4-18

360

345

180

50

230

160

125

100

20

3

4-18

405

370

200

65

290

180

145

120

22

3

8-18

435

420

240

80

310

195

160

135

22

3

8-18

475

455

280

100

350

230

190

160

24

3

8-23

525

495

320

125

400

270

220

188

28

3

8-25

600

570

360

150

480

300

250

218

30

3

8-25

615

586

400

200

600

360

310

275

34

3

12-25

720

635

450

250

730

425

370

332

36

3

12-30

862

710

500

300

850

485

430

390

40

4

16-34

935

790

500

注:不锈钢截止阀尚有生产,J41W-25(16/40)P 、J41H-25(16/40)、 DN15~300mm,尺寸同上表。
