产品编号:151356-704
产品名称:WJ44H德标直角式波纹管截止阀
型  号:WJ44H
产品备注:佳裕阀门(上海)有限公司

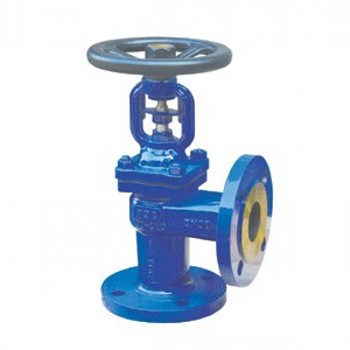

 点击查看大图片

上海佳裕阀门厂家生产:

WJ44H德标直角式波纹管截止阀
◆产品结构特点
德标直角式波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
4、双重密封,性能更可靠;
5、阀杆升降位置指示,更直观;
6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
◆技术规范
结构形式 BB-BG-OS & Y
驱动方式 手动
电动
设计标准 DIN3356
结构长度 DIN3202
连接法兰 DIN2543-2545
试验和检验 DIN3230
◆产品性能规范
公称压力(MPa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
1.6 2.4 1.76 ≤350℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

◆主要零部件材质
序号 名称 材质
1 阀体 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
2 阀瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3 轴销 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5 波纹管组件 1Cr18Ni9Ti、304、316
6 阀盖 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
7 填料 柔性石墨
8 填料压盖 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
9 阀杆螺母 WCB、QT400-18
10 手轮 铜合金
11 双头螺栓 ASTM A193-B7、A320-B8、A193-B8M
12 六角螺母 ASTM A194-2H、A194-8、A194-8M
13 垫片 柔性石墨+不锈钢

型号 WJ44H-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 4 5 6 10 13 18 25 30 40 50 100 180 300 450 670

型号 WJ44H-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 4 5 6 11 14 19 27 32 43 53 110 200 330 480 700

型号 WJ44H-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 4 5 6 11 14 20 28 33 45 55 120 210 350 500 730
