产品编号:15518-690
产品名称:焊接水封截止阀
型  号:DS/J61H-25、DS/J61H-40、DS/J61H-63
产品备注:佳裕阀门(上海)有限公司

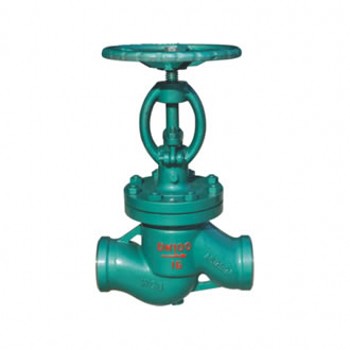

 点击查看大图片

上海阀门厂家生产

DS/J61H-25、DS/J61H-40、DS/J61H-63水封截止阀

焊接水封截止阀适用于公称压力PN2.5~6.4MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质。

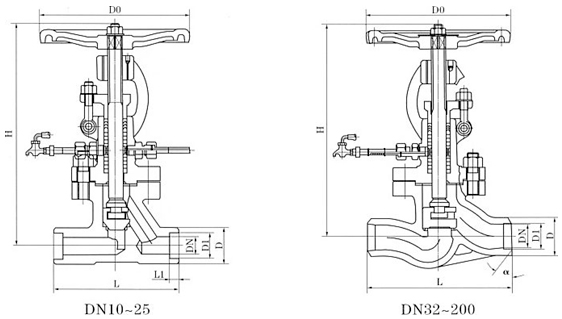

【结构图片】
【产品用途】
DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止阀适用于公称压力PN2.5~6.4MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上,切断或接通管路中的介质。
【产品特点】
1、产品按国家标准GB12235设计制造,结构新颖,选材合理,造形美观。连接端有法兰和焊接,可根据用户不同要求配接
2、填料函设计成水密封结构,接入0.6~1.6Mpa的水填料,摩擦力小,密封好,能全系统与大气隔离,保证良好的气密性
3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性
4、结构紧凑,操作灵活,检修方便,使用寿命长
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行

【执行标准】
设计与制造:JB/T3595
结构长度:GB/T15188.1
压力温度等级:GB/T3595
试验与检验:GB13927 JB/T9092

【性能参数】
型号
DS/J61H-25
DS/J61H-40
DS/J61H-63
工作压力(MPa)
2.5
4.0
6.3
适用温度(℃)
≤425
适用介质
水、蒸汽、油品、非腐蚀性气体
材料
阀杆
1Cr13或2Cr13
阀体、阀盖、支架
WCB25
闸板、阀瓣、密封面
Cr13型不锈钢或硬质合金
阀座密封面
不锈钢
阀杆螺母
铝青铜
填料
柔性石墨
主要外形和连接尺寸
公称通径 主要外形尺寸和连接尺寸
L D D1 H D0
DS/J61H-25
15 130 36 19 11 120
20 150 44 26 11 140
25 160 44 33 12 140
32 180 48 34 - 180
40 200 55 40 - 200
50 230 64 50 - 250
65 290 82 65 - 250
80 310 94 78 - 300
100 350 117 97 - 350
125 400 144 122 - 400
150 480 170 148 - 400
200 600 220 197 - 400
DS/J61H-40
15 13 38 19 - 120
20 150 47 26 - 140
25 160 47 33 - 160
32 180 53 34 - 160
40 200 57 40 - 200
50 230 68 50 - 250
65 290 85 65 - 280
80 310 98 78 - 320
100 350 122 97 - 350
125 400 148 122 - 400
150 480 176 148 - 400
