上海佳裕阀门厂家生产：

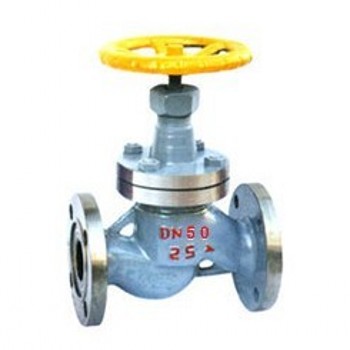

氨用截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。 中通法兰为方形结构，阀杆采用间杆连接。
阀体密封面部位采用球凸状，与阀脚以线吻合密封。
氨用截止阀结构特点及用途
1．中通法兰为方形结构，阀杆采用间杆连接。
2．阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3．密封面采用巴氏合金，密封性能好，使用寿命长
氨用截止阀主要性能规范:
适用介质：液、气、氨、氮、氢
适用温度： -10℃-150℃
试验压力:
|
公称压力 PN(MPa) |
试验压力 (MPa) | |
|
壳体强度试验 |
密封试验 | |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
主要零件材料:
产品类型 零件名称 阀体、阀盖 阀杆 填料 密封面 垫片 紧固件 J41B-16/25C 铸钢 碳钢 聚四氟乙烯 巴氐合金 石棉橡胶板 优质碳钢 J41B-16/25Q 球墨铸铁 碳钢 聚四氟乙烯 巴氏合金 石棉橡胶板 优质碳钢 J41B-16/25K 可锻铸铁 碳钢 聚四氟乙烯 巴氏合金 石棉橡胶板 优质碳钢
主要尺寸表:
|
公称通径 DN(mm) |
主要外形尺寸及连接尺寸(mm) | ||||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
f2 |
z-d |
H |
DO | |
|
J41B-16C J41B-16Q J41B-16K | |||||||||||
|
10 |
130 |
90 |
60 |
40 |
35 |
14 |
2 |
4 |
4-14 |
196 |
120 |
|
15 |
130 |
95 |
65 |
45 |
40 |
14 |
2 |
4 |
4-14 |
196 |
120 |
|
20 |
150 |
105 |
75 |
55 |
51 |
16 |
2 |
4 |
4-14 |
196 |
140 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-14 |
204 |
160 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-18 |
208 |
160 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-18 |
248 |
200 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-18 |
248 |
200 |
|
65 |
290 |
180 |
145 |
125 |
110 |
22 |
3 |
4 |
4-18 |
321 |
240 |
|
80 |
310 |
195 |
160 |
135 |
121 |
24 |
3 |
4 |
8-18 |
325 |
240 |
|
100 |
350 |
215 |
180 |
155 |
150 |
24 |
3 |
4.5 |
8-18 |
371 |
280 |
|
125 |
400 |
245 |
210 |
185 |
176 |
26 |
3 |
4.5 |
8-18 |
400 |
320 |
|
150 |
480 |
280 |
240 |
210 |
204 |
26 |
3 |
4.5 |
8-23 |
432 |
320 |
|
200 |
600 |
335 |
295 |
265 |
260 |
30 |
3 |
4.5 |
12-23 |
654 |
400 |
|
250 |
650 |
405 |
335 |
320 |
313 |
32 |
3 |
4.5 |
12-25 |
745 |
500 |
|
300 |
700 |
460 |
410 |
375 |
364 |
34 |
3 |
4.5 |
12-25 |
852 |
600 |
