产品编号:143445-193
产品名称:WJ41H国标波纹管截止阀
型  号:WJ41H
产品备注:佳裕阀门(上海)有限公司

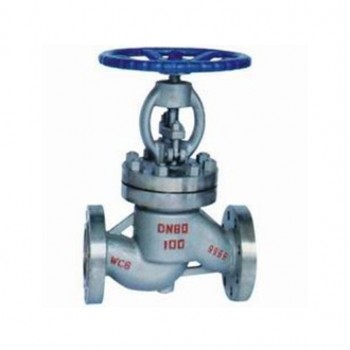

 点击查看大图片

上海佳裕阀门厂家生产:

WJ41H国标波纹管截止阀产品简介:

产品结构特点:
国标波纹管截止阀适用于公称压力PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

其主要结构特点:
1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;
4、双重密封,性能更可靠;
5、阀杆升降位置指示更直观;
6、零件材料,法兰和对焊尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

技术规范:

结构形式 construction BB-BG-OS&Y
驱动方式 operation 手动hand-operated
气动 pneumatic
设计标准 design standard DIN3356
结构长度 face to face dimension DIN3202
连接法兰 flanged ends DIN2543-2545
试验和检验 test&inspection DIN3230


产品性能规范:

公称压力(MPa)
nominal pressure
壳体试验压力(MPa)
shell test
密封试验压力(MPa)
sealing test
适用温度(℃)
suitable temp
适用介质
suitable madium
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc.
2.5 3.75 2.75
4.0 6.0 4.4


主要零部件材质:

序号NO. 名称part name 材质material
1 阀体body WCB、F304、F316
2 阀瓣disc 2CR13、F304、F316
3 轴销hinge pin F304、F316
4 波纹管组件bellows combination F304、F316L
5 阀盖bonnet WCB、F304、F316
6 填料packing 柔性石墨Flexible graphite、PTFE
7 压套gland 25#、F304、F316
8 定位片locator 25#、F304、F316
9 阀杆螺母stem nut 铜合金ZQA19-4
10 手轮hand wheel 碳钢carbon steel
11 并帽cap 25#
12 油杯oil cup 黄铜brass
13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M
14 双头螺栓bolt ASTMA193 B7、A193-B8、A193-B8M
15 垫片gasket 柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE
16 阀杆stem 2Cr13、F304、F316


WJ41H-16

压力等级
pressure
PN16
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4.5 4.8 5.5 7.8 9.5 12.7 18.6 23.5 39.5 56.8 76.1 115 237.2 399.5
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635


WJ41H-25

压力等级
pressure
PN25
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4.5 4.8 5.5 8 9.8 13 19.2 24.3 43.7 57.9 81.6 137 288.1 420
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635


WJ41H-40

压力等级
pressure
PN40
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 205 205 217 230 235 240 285 310 370 430 445 560 695 740
W 140 140 140 160 180 180 200 250 300 350 350 450 520 520
重量(kg)Weight 4.5 4.8 5.5 8.3 10.5 13.6 20.5 25.6 46.1 61.2 85 159 308.5 445
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
