产品编号:142516-477

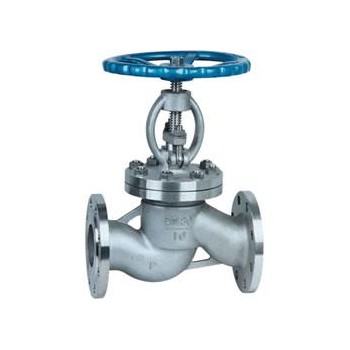

产品名称:J41W法兰不锈钢截止阀
型  号:J41W
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产:

J1W法兰不锈钢截止阀简介:

   J41W法兰不锈钢截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,J41W截止阀具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用。

   J41W系列不锈钢材质截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高于其它阀门。

不锈钢截止阀的持点:

1、不锈钢截止阀结构比闸阀简单,制造与维修都较方便。

2、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。

3、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。

4、启闭力矩大、启闭较费力,启闭时间校长。

5、流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。

6、介质流动方向:公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。

7、J41W截止阀全开时阀瓣经常受冲蚀。

不锈钢截止阀应用规范:

1、设计制造按GB12235-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/G79-94

4、阀门检查和试验按GB13927

性能规范

型号
公称压力
试验压力
工作温度(℃)
适用介质
强度(水)(Mpa)
密封(水)空气(Mpa)
低压密封空气(Mpa)
J41W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRIC ACID
J41W-25P(R)
2.5
3.8
2.8
0.6
≤200
硝酸类
ACETIC ACID
醋酸类
NITRIV ACID
硝酸类
J41W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETIC ACID
J41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸类

主要零件材质

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
阀体/阀盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
阀瓣
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
1Cr13
阀杆
ZG1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12Mo2Ti
00Cr17Ni14Mo2
1Cr13
填料
PTFE编织
PTFE编织
PTFE编织
PTFE编织
石墨
垫片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨+304
压盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
填料压环
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Ni12Mo2Ti
00Cr17Ni14Mo2
1Cr13
螺栓
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

1.6MPa主要连接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
449
663
750
1170

2.5MPa主要连接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
449
663
750
1170

4.0MPa主要连接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
230
290
310
350
400
480
600
650
750
850
950
H
mm
200
243
253
280
312
321
325
355
415
460
510
700
975
1115
1250
1380
W
mm
120
140
160
160
200
200
240
240
280
320
360
560
600
700
800
900
重量
kg
5
6.5
7
13.5
16
32
45
60
80
107
134
268
491
705
850
1234

6.4MPa主要连接尺寸及重量

尺寸
DN
15
20
25
40
50
65
80
100
125
150
L
mm
170
190
210
230
260
300
340
380
430
550
H
mm
195
228
250
325
360
410
450
485
537
646
W
mm
140
160
180
200
240
280
320
360
400
450
重量
kg
10
13
15
19
25
35
48
56
125
157

10.0MPa主要连接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
L
mm
170
190
210
230
260
300
340
380
430
500
550
650
775
900
H
mm
195
228
250
325
360
410
450
485
537
840
925
1015
1200
W
mm
100
100
120
160
160
180
200
200
240
-
-
-
-
-
重量
kg
10
12
17
25
30
40
68
92
107
-
310
590
850
1040

16.0MPa主要连接尺寸及重量

尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
L
mm
170
190
210
230
260
300
340
380
430
500
550
650
H
mm
148
156
175
200
231
262
470
500
557
613
671
765
W
mm
100
100
120
140
160
180
360
400
450
450
500
500
重量
kg
4.64
7.42
10.07
12.3
15.2
29.71
65
83
125
175
249
375
