产品编号:142312-279

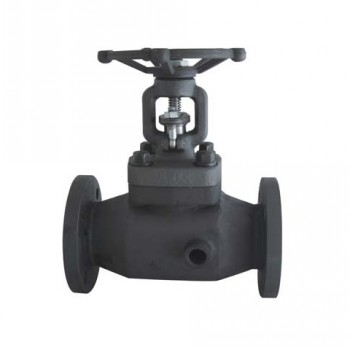

产品名称:BJ41Y锻钢保温截止阀
型  号:BJ41Y
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

截止阀设计结构和特征
截止阀的设计与制造符合API602,BS5352和ASME B16.34。检验与测试按API 598,标记按MSS-SP-25。

采用以下结构
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。
BJ41Y锻钢保温截止阀标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM AS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 垫片 316夹柔性石墨+graphite 316夹柔性石墨 SS+PTFE
3 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A193 8 A193 8M
8 阀杆螺母
9 螺母 A194 2H A194 4 A193 8 A193 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 Cf8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸气、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃

注意:客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS=合金钢;SS=不锈钢
尺寸和重量

NPS 1/2 3/4 1 1 1/4 1 1/2 2
L(RF)
L1 (BW)
900-1500Lb 216 229 254 279 305 371
900-1500Lb 216 229 254 279 305 368
H(OPEN) 207 207 240 258 330 355
W 125 125 160 160 180 200
2-G 3/8 3/8 3/8 1/2 1/2 1/2

标准材质明细表

序号 零件名称 CS to ASTM AS to ASTM AS to ASTM
Type A105 Type A182 F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀瓣 A276 420 A276 304 A276 304(L) A276 F316(L)
3 阀杆 A182F6 A182 F304 A182 F304(L) A182 F316(L)
4 密封座 A105 A182 F304 A182 F304(L) F316
5 密封环 A182 f304(L)   A182 F316(L)
6 阀盖 A105 A82 F22 A182 F304(L) A182 F316(L)
7 圆柱销 A276 420 A276 304
8 垫圈 A105
9 提升螺母 A1942H   A182 F304
10 填料 不锈钢+柔性石墨 PTFE
11 填料压套 A276 420 A182 F304
12 填料压板 A216 WCB A351 Cf8
13 活节螺栓 A193 B7 A193 B16 A193 B8 A194 B8M
14 螺母 A193 2H A194 4 A193 8 A194 8M
15 阀杆螺母 A276410
16 手轮 A197
17 铭牌 SS
18 螺母 柔性石墨 PTFE
适用介质 水、蒸气、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃

尺寸和重量

NPS 1/2 3/4 1 1 1/4 1 1/2 2
L(RF)
L1 (BW)
900-1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H(OPEN) 900lb-1500lb 318 318 318 398 408 524
2500lb 333 333 333 410 420 524
W 160 160 180 200 250 280
2-G 3/8 3/8 3/8 1/2 1/2 1/2
