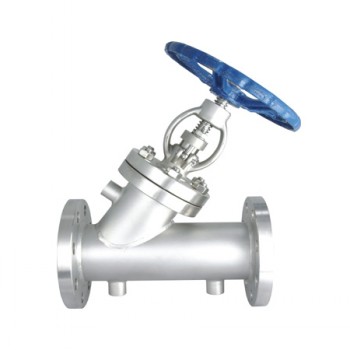

产品名称:BJ45H直流式保温截止阀
型  号:BJ45H
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

B45H直流式保温截止阀

该阀适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。

主要零件材料

零件名称 阀体、阀盖 阀瓣 垫片
BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钛钢 铬镍钛钢+硬质合金 聚四氟乙烯
BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钼钛钢 铬镍钼钛钢+硬质合金 聚四氟乙烯

产品性能规范

型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa)
壳体 密封
BJ45W-25P 2.5 3.75 2.75 ≤200 硝酸类 ≤1.0
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6
BJ45W-25R 2.5 3.75 2.75 硝酸类
BJ45W-40R 4.0 3.0 4.4
BJ45W-64R 6.4 9.0 6.6

I型主要外形尺寸和连接尺寸(II型法兰大一级)

公称压力PN 公称通径DN 尺寸
L D D1 D2 D3 B1 fo B D6 3-G Z-Φd H H1 Do
2.5


4.0
15 170 105 75 55 35 8 4 16 51 3/8 4-Φ14 250 262 120
20 190 115 85 65 42 8 4 16 58 3/8 4-Φ14 292 308 140
25 210 135 100 78 50 8 4 18 66 3/8 4-Φ18 340 375 160
32 230 145 110 85 60 8 4 18 76 1/2 4-Φ18 338 375 160
40 260 160 125 100 72 8 4 20 88 1/2 4-Φ18 360 386 160
50 300 180 145 120 94 8 4 22 110 1/2 8-Φ18 410 450 240
65 340 195 160 135 105 8 4 22 121 1/2 8-Φ18 440 485 240
80 380 230 190 160 128 11 4.5 24 150 1/2 8-Φ23 540 600 280
100 430 270 220 188 154 11 4.5 28 176 1/2 8-Φ25 560 625 320
125 490 300 250 218 182 11 4.5 30 204 1/2 8-Φ25 625 737 360
150 550 330 280 248 212 11 4.5 32 204 1/2 12-Φ25 720 790 360
