产品编号:131136-275
产品名称:直通衬氟视镜
型  号:SJ41Fs
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产直通衬氟视镜

特点:

    衬氟视镜用以观测管路或设备中单元流体的流量、色泽变化,直接监控化工工艺流程。视镜体采用碳钢精铸,内衬氟塑料(F46),镜片选用优质钢化玻璃,具有最佳的耐腐蚀性能和机械强度,且有外型美观、强度高、经久耐用的特点。衬氟视镜广泛使用于石油、化工、农药、染化、制酸制碱等行业,是目前防腐设备最理想的选择。

衬氟视镜性能参数:
  公称通径   (DN) 25~150 mm
  公称压力   (PN) 1.6 MPa
  适用温度     -20~120

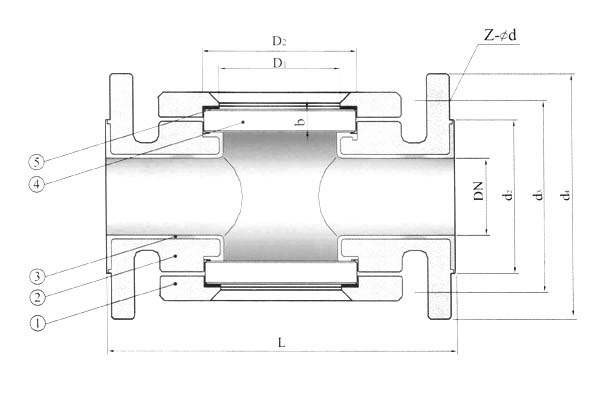

衬氟视镜结构尺寸:


衬氟视镜主要零部件材料:

序号 名   称 材    料   序号 名   称 材    料
1 镜片压板 ZG25 4 镜  片 钢化玻璃
2 视镜体 ZG25 5 衬  垫 耐酸石棉板
3 衬里层 F46

衬氟视镜相关参数
  公称通径:DN15~150mm
  公称压力:PN1.0Mpa
  连接形式:法兰连接
  适用介质:硫酸,氢氟酸,磷酸,氯气,强碱,王水等任意具有强腐蚀性的介质。


衬氟视镜连接尺寸:

通 径 (DN) 镜片规格

D2×b

D1 d2 d3 d4 L Z-Φd 重量(kg)
DN25 80×15 60 65 85 115 230 4-Φ14 7
DN32 80×15 60 75 100 135 230 4-Φ18 8
DN40 100×15 80 85 110 145 230 4-Φ18 13
DN50 100×15 80 100 125 160 230 4-Φ18 13
DN65 120×15 100 120 145 180 240 4-Φ18 15
DN80 120×15 100 135 160 195 240 4-Φ18 16
DN100 140×15 120 155 180 215 240 8-M16 18
DN125 160×20 145 185 210 245 250 8-Φ18 24
DN150 180×20 165 200 240 280 300 8-Φ23 33
