产品编号:1291-470

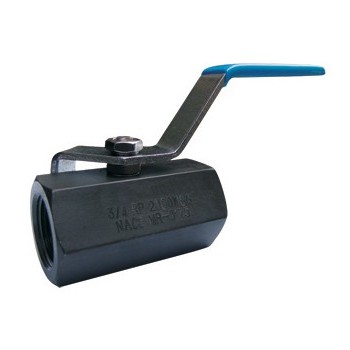

产品名称:Q11F六角内螺纹球阀
型  号:Q11F
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产:

Q11F六角内螺纹球阀产品应用:

广泛应用于食品、制药、石油化工、电力、冶金等工业管线。
性能规范
设计制造:按ANSIB16.34 检验测试:按API598
结构长度:按GB/T 15188.3-94
工作压力:1000PSI(7MPa)
温度范围:MF-40~232℃ -40~500℉
                    MP-40~300℃ -40~572℉
适用介质:(C)水、油品、气(P)硝酸类 (R) 醋酸类
螺纹标准:BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
产品规格:1/4"~2"
材料标准 (C) ASTM A216-WCB、DIN1.619 (P) (R)ASTM A351-CF8(304)、DIN1.4308;ASTM A351-CF8M(316)、DIN 1.4408
其他说明:
(C)(P)球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M(316L)、DIN1.4404及双相不锈钢、蒙乃尔等材料。

六角内螺纹球阀主要零件材料

序号   部分  材质
1  阀体  SS304 SS316 WCB
2  锁紧螺母  SS304 SS316
3  垫片  SS304 SS316
4  阀座 (MF)  增强聚四氟乙烯
5  球体  SS316 SS304 CF8 CF8M
6  阀杆  SS316 SS304
7  垫片  对位聚苯
8  压套  SS304
9  垫片  SS304
10  螺母  SS304
11  手柄  SS304
12  手柄套  塑料

2000WOG) 主要外形尺寸Main outer size

NOMINA
 SIZE
d L H W  E
 1/4" 5 42  35 80  22
 3/8" 7 52  35 85  25
 1/2" 9 58  40 85  30
 3/4" 12 65  48 90  36
 1" 15 74  54 100  42
1¼" 20 86  60 110  50
 1½" 25 94  72 130  60
 2"  32 108  80 145  70
