产品编号：12559-913产品名称：Q11F一片式内螺纹球阀
型 号：Q11F
产品备注：佳裕阀门（上海）有限公司

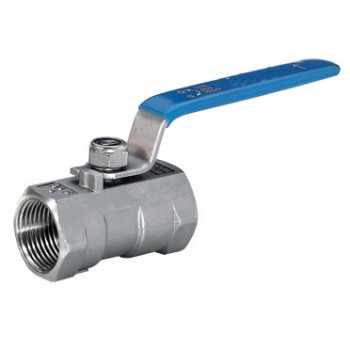

点击查看大图片
上海佳裕阀门厂家生产：
Q11F一片式内螺纹球阀
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出
性能规范Specifications
|
Nominal pressure:PN2.4,3.8,6.4MPa |
|
Strength testing pressure:PT2.4,3.8,6.0,9.6MPa |
| 公称压力:PN2.4,3.8,6.4MPa |
Seat testing pressure(low pressure):0.6MPa |
| 强度试验压力：PT2.4,3.8,6.0,9.6,MPa |
Applicable media: |
|
|
| 低压气密封试验压力：0.6MPa |
Q11F-(16-64)C Water.Oil.Gas |
|
| 适用介质：Q11F-(16-64)C 水，油，气 |
Applicable temperature:-29～280℃ |
|
| 适用温度：-29～280℃ |
Applicable media: |
|
|
| 适用介质：Q11F-(16-64)P |
Q11F-(16-64)P Nitric acid |
|
| Q11F-(16-64)R |
Q11F-(16-64)R Acetic acid |
|
| 适用温度：-40～280℃ |
Applicable temperature:-40～280℃ |
主要零件材料Materials of main parts
|
零件名称
Description of parts |
Q11F-(16-64)C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
聚四氟乙烯Polytetrafluorethylene(PTEE) |
|
|
聚四氟乙烯Polytetrafluorethylene(PTEE) |
主要外形尺寸Main outer size
| DN |
G |
d |
L |
H |
W |
| 8 |
1/4" |
5 |
40 |
28 |
70 |
| 10 |
3/8" |
7 |
45 |
30 |
70 |
| 15 |
1/2" |
9 |
55 |
34 |
90 |
|
20 |
3/4" |
12 |
60 |
38 |
90 |
| 25 |
1" |
15 |
70 |
50 |
110 |
| 32 |
1¼" |
20 |
80 |
56 |
120 |
| 40 |
1½" |
25 |
86 |
60 |
130 |
| 50 |
2" |
32 |
101 |
65 |
140 |
| 65 |
2½" |
38 |
117 |
72 |
170 |
| 80 |
3" |
50 |
140 |
105 |
185 |
