产品编号：12019-845产品名称：T/L型内螺纹三通球阀
型 号：Q14/15F
产品备注：佳裕阀门（上海）有限公司
点击查看大图片
上海佳裕阀门厂家生产：

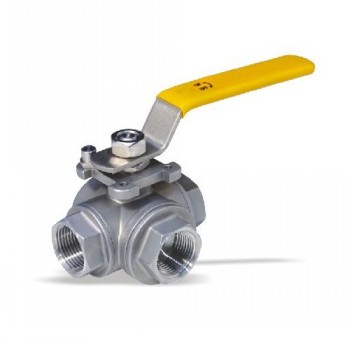

T/L型内螺纹三通球阀：
T/L型内螺纹三通球阀主体材料采用优质304、304L、316、316L等材料制作。T/L型内螺纹三通球阀广泛应用于化工、石油、电力、制药、啤酒、食品、乳品饮料、化妆品及工程配套工业管路等领域。
三通球阀特点
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球阀分T型和L型，使用寿命长，流通能力大，阻力小
3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态
性能规范Specifications
|
Nominal pressure:PN2.4,3.8,6.0MPa |
|
Strength testing pressure:PT2.4,3.8,6.0,9.6MPa |
| 公称压力:PN2.4,3.8,6.4MPa |
Seat testing pressure(low pressure):0.6MPa |
| 强度试验压力：PT2.4,3.8,6.0,9.6,MPa |
Applicable media: |
|
|
| 低压气密封试验压力：0.6MPa |
Q14/15F-(16-64)C Water.Oil.Gas |
|
| 适用介质：Q14/15F-(16-64)C 水，油品，气 |
Applicable temperature:-29～280℃ |
|
| 适用温度：-29～280℃ |
Applicable media: |
|
|
| 适用介质：Q14/15F-(16-64)P 硝酸类 |
Q14/15F-(16-64)P Nitric acid |
|
| Q14/15F-(16-64)R 醋酸类 |
Q14/15F-(16-64)R Acetic acid |
|
| 适用温度：-40～280℃ |
Applicable temperature:-40～280℃ |
主要零件材料Materials of main parts
|
零件名称
Description of parts |
Q11F-(16-64)C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
聚四氟乙烯Polytetrafluorethylene(PTEE) |
|
|
聚四氟乙烯Polytetrafluorethylene(PTEE) |
| (1000WOG)主要外形尺寸Main outer size |
| DN |
G |
d |
L |
H |
W |
| 8 |
1/4" |
10 |
74 |
58 |
110 |
| 10 |
3/8" |
12 |
74 |
58 |
110 |
| 15 |
1/2" |
12 |
74 |
58 |
110 |
|
20 |
3/4" |
15 |
88 |
60 |
120 |
| 25 |
1" |
20 |
92 |
70 |
140 |
| 32 |
1¼" |
25 |
124 |
82 |
140 |
| 40 |
1½" |
32 |
138 |
95 |
180 |
| 50 |
2" |
38 |
154 |
100 |
200 |
