产品编号:115446-489

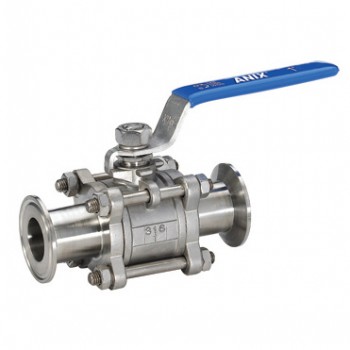

产品名称:Q81F三片式快装球阀
型  号:Q81F
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

Q81F三片式快装球阀:



 三片式卡箍球阀,连接方式为卡箍式,快装式,就是带上一个卡箍和接头,跟管道连接,这种球阀可以适用于卫生级流体管道场合,如药厂,化工厂,饮料厂,等,不过药厂,饮料厂最好选择卫生级球阀,外面抛光的,质量符合卫生级要求

性能规范Specifications
Nominal pressure:PN0.6,1.0,1.6,2.0,2.5MPa
Strength testing pressure:PT0.9,1.5,2.4,3.0,3.8MPa
公称压力:PN0.6,1.0,1.6,2.0,2.5MPa Seat testing pressure(low pressure):0.6MPa
强度试验压力:PT0.9,1.5,2.4,3.0,3.8MPa Applicable media:
低压气密封试验压力:0.6MPa Q81F-(16-25)C Water.Oil.Gas
适用介质:Q81F-(16-25)C 水,油品,气 Applicable temperature:-29~280℃
适用温度:-29~280℃ Applicable media:
适用介质:Q81F-(16-25)P 硝酸类 Q81F-(16-25)P Nitric acid
      Q81F-(16-25)R  醋酸类 Q81F-(16-25)R Acetic acid
适用温度:-40~280℃ Applicable temperature:-40~280℃

主要零件材料Materials of main parts

       零件名称
   Description of parts
   Q81F-(16-25)C
    Q81F-(16-25)P

   Q81F-(16-25)R

        阀体Body

    WCB

     ZG1Cr18Ni9i
       CF8

    ZG1Cr18Ni12Mo2Ti
      CF8M
      阀盖Bonnet     WCB      ZG1Cr18Ni9i
       CF8
    ZG1Cr18Ni12Mo2Ti
       CF8M

      球体Ball

   1Cr18Ni9Ti
    304

   1Cr18Ni9Ti
      304

   1Cr18Ni12Mo2Ti
      316

         阀杆Stem

   1Cr18Ni9Ti
     304

     1Cr18Ni9Ti
      304

   1Cr18Ni12Mo2Ti
      316

      密封圈Sealring
          聚四氟乙烯Polytetrafluorethylene(PTEE)

       填料Packing
            聚四氟乙烯Polytetrafluorethylene(PTEE)

主要外形尺寸Main outer size

 DN  G  d  L  H  W
15  1/2" 34 90/100 68 125
20
 3/4" 34/50.5 90/100 70 125
25  1" 50.5 100/120 80 145
32 1¼" 50.5 110/130 84 145
40  1½" 50.5 125/140 93 205
50  2" 64 150/156 100 205
