产品编号:115224-661

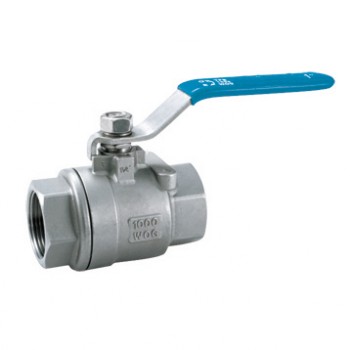

产品名称:Q11F二片式内螺纹球阀
型  号:Q11F
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

Q11F二片式内螺纹球阀简介:

  二片式球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

Q11F二片式球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:

  1. 流体阻力小,其阻力系数与同长度的管段相等。

  2. 结构简单、体积小、重量轻。

  3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

  5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

产品特征

公称压力
适用稳定范围 适用介质 螺纹类型
1.6-6.4MPa -20~232℃~350℃ 水、油、气及某些腐蚀性液体(W。O。G) G。NPT。BSPT。BSP。DI259/2999


主要零件材料

零件名称 材质
密封圈 聚四氟乙烯PTFE 碳钢
球体 不锈钢SS316 碳钢WCB
密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀盖 不锈钢CF8M 不锈钢SS316
阀体 不锈钢CF8M 不锈钢CF8M
阀杆 不锈钢SS316 不锈钢SS316
止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
填料压盖螺母 不锈钢SS304 不锈钢SS304
垫圈 不锈钢SS304 不锈钢SS304
阀杆螺母 不锈钢SS304 不锈钢SS304
手柄套 不锈钢SS304 塑料PLASTIC
手柄 塑料 不锈钢SS304

主要连接尺寸及重量

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 55 55 65 75 88 102 110 125 162 189 260
H 50 50 60 64 71 78 86 95 130 148 180
E 100 100 130 130 165 165 190 190 250 250 280
