产品编号:114656-912
产品名称:GUD电动真空球阀
型  号:GUD
产品备注:佳裕阀门(上海)有限公司

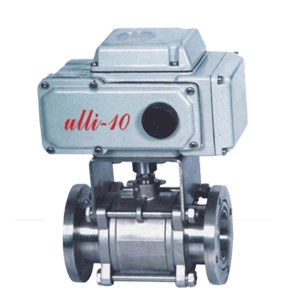

 点击查看大图片

上海佳裕阀门厂家生产

GUD电动真空球阀用途和使用范围:
GUD系列电动真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。
主要性能:
● 漏率: ≤1.3×10-9Pa.M3/S;
● 压力范围:1.3×10-7Pa~6×105pa;
● 工作温度:-30℃~+232℃;
● 工作电压:220V;
● 工作介质:水、蒸气、酸、碱;
● 安装位置:任意;
● 寿命:≥20000次。
原理:采用电动执行器驱动阀杆转 90º达到开关目的。

GUD系列电动真空球阀的性能特点:
● 密封结构设计独特,漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状;
● 开关扭矩小,配置电动执行器小,工作稳定、可靠;
● 结构紧凑,重量轻,外形简洁、美观;
● 该阀既能适用高真空,又能适用一定的正压力下使用;
由于球阀全通导,又能达到超高真空要求,所以也能适用于加速器真空系统。
主要零件材料:
阀体  304、316L;   球体  316L;
密封件 增强聚四氟乙烯

法兰连接尺寸
快卸法兰连接尺寸 (标准:GB4982)

型 号
DN
A
B
L
H
GUD-16R
16
30
12.2
75
220
GUD-20R
20
40
26.2
90
230
GUD-25R
25
40
26.2
100
240
GUD-32R
32
55
34.2
110
252
GUD-40R
40
55
41.2
120
265

卫生级法兰连接尺寸 (标准:ISO-2852)
型 号
DN
A
B
L
H
GUD-16R
16
34
27.5
75
220
GUD-20R
20
50.5
43.5
90
230
GUD-25R
25
50.5
43.5
100
240
GUD-32R
32
50.5
43.5
110
252
GUD-40R
40
50.5
43.5
120
265
GUD-50R
50
64
56.5
135
285
GUD-65R
65
77.5
70.5
150
330
GUD-80R
80
91
83.5
200
390
GUD-100R
100
119
110
250
440

活套法兰连接尺寸 (标准:GB6070)
型 号
DN
A
B
n
c
L
H
GUD-16R
16
60
45
4
6.6
75
220
GUD-20R
20
65
50
4
6.6
90
230
GUD-25R
25
70
55
4
6.6
100
240
GUD-32R
32
90
70
4
9
110
252
GUD-40R
40
100
80
4
9
120
265
GUD-50R
50
110
90
4
9
135
285
GUD-65R
65
130
110
4
9
150
330
GUD-80R
80
145
125
8
9
200
390
GUD-100R
100
165
145
8
9
250
440
