 GU手动真空球阀详细介绍

上海佳裕阀门厂家生产

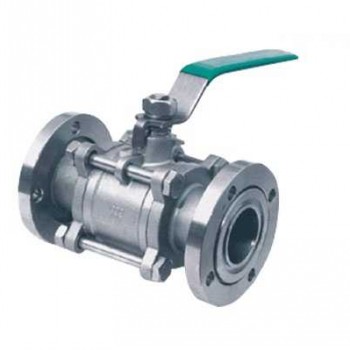

GU手动真空球阀
用途和使用范围:
GU系列手动真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的阀门,广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。
主要性能:
● 漏率:阀体 ≤1.3×10-9Pa.M3/S;
● 压力范围:1.3×10-7Pa~6×105Pa;
● 工作介质:水、蒸气、酸、碱。
● 工作温度:-30℃~+150℃。
● 安装位置:任意。
● 寿命:≥20000次。
GU系列手动真空球阀的工作原理:
以阀杆带动阀球转 90º达到开关目的。
特点:
● 密封结构设计独特,漏率可达到<1×10-10Pa.M3/S,
改变了球阀不能满足高真空、超高真空的现状;
● 开关扭矩小,工作稳定、可靠;
● 结构紧凑,重量轻,外形简洁、美观;
● 该阀既能适用高真空,又能适用一定的正压力下 使用;
由于球阀全通导,又能达到超高真空要求,所以 也能适用于加速器真空系统。
主要零件材料:
阀体  304、316L
球体   316L
密封件  增强聚四氟乙烯

外形连接尺寸:
快卸法兰连接尺寸 (标准:GB4982)

型 号
DN
A
B
L
L0
H
GU-16R
16
30
12.2
75
80
72
GU-20R
20
40
26.2
90
90
88
GU-25R
25
40
26.2
100
100
93
GU-32R
32
55
34.2
110
110
105
GU-40R
40
55
41.2
120
125
120

卫生级法兰连接尺寸 (标准:ISO-2852)
型 号
DN
A
B
L
L0
H
GU-16R
16
34
27.5
75
80
72
GU-20R
20
50.5
43.5
90
90
88
GU-25R
25
50.5
43.5
100
100
93
GU-32R
32
50.5
43.5
110
110
105
GU-40R
40
50.5
43.5
120
125
120
GU-50R
50
64
56.5
135
140
137
GU-65R
65
77.5
70.5
150
200
160
GU-80R
80
91
83.5
200
230
200
GU-100R
100
119
110
250
270
240

活套法兰连接尺寸 (标准:GB6070)
型 号
DN
A
B
n
c
L
L0
H
GU-16R
16
60
45
4
6.6
75
80
72
GU-20R
20
65
50
4
6.6
90
90
88
GU-25R
25
70
55
4
6.6
100
100
93
GU-32R
32
90
70
4
9
110
110
105
GU-40R
40
100
80
4
9
120
125
120
GU-50R
50
110
90
4
9
135
140
137
GU-65R
65
130
110
4
9
150
200
160
GU-80R
80
145
125
8
9
200
230
200
GU-100R
100
165
145
8
9
250
270
240
