产品名称:Q48Y半球三通硬密封球阀
型  号:Q48Y
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

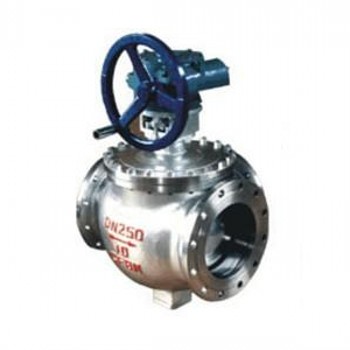

Q48Y半球三通硬密封球阀

适用工况

本阀门适用于高温或含固体颗粒介质、粉状介质及易结晶介质管路系统作三通切换用。

产品特点

1、采用非整球的结构设计,完全解决了中腔易沉积介质及污物问题。

2、结构紧凑,启闭迅速,流道通畅,流体阻力小。

3、球体表面与金属阀座之间具有剪切作用,特别适用于含纤维、固体颗粒、料浆等。

型号、材料及主要参数

产品型号 Q48Y-10-25C
Q48Y-150LbC
Q48Y-10-25P
Q48Y-150LbP
Q48Y-10-25R
Q48Y-150LbR
阀体 WCB CF8 CF8M
球体 WCB+STL CF8+STL CF8M+STL
阀杆/固定轴 2Cr13 304 316
密封圈 2Cr13+STL CF8+STL CF8M+STL
端盖 16Mn 304氮化 316氮化
填料 石墨 石墨 石墨
适用介质 含固体颗粒或高温介质
适用温度 -29-425℃ -29-600℃
蜗轮四通换向阀 Q后插入“3”表示,示例:Q348Y-16C
气动四通换向阀 Q后插入“6”表示,示例:Q648Y-10C
电动四通换向阀 Q后插入“9”表示,示例:Q948Y-16P

半球三通球阀的外形尺寸 PN10-40

公称通径DN 50 65 80 100 125 150 200 250 300 350 400 500 600
  203 222 241 305 356 394 457 533 610 686 762 914 1067
  101.5

111

1205.5 152.5 178 197 228.5 266.5 305 343 381 457 533.5
  325 335 360 370 420 440 490 520 610 700 800 900 1000
