产品编号:11421-917
产品名称:Q44F、Q45F法兰三通球阀
型  号:Q44F、Q45F
产品备注:佳裕阀门(上海)有限公司
 点击查看大图片

上海佳裕阀门厂家生产

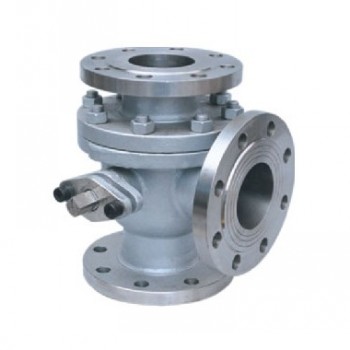

Q44F、Q45F法兰三通球阀
产品特征:
三通球阀是一种三通道的回转型球阀,O型三通球阀的阀芯有L型和T型,可以满足不同的生产工艺要求。三通球阀可以根据需要,任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。
    电动O型球阀用于工业控制系统中,它由电子式电动执行机构和三通球阀组成,电动执行机构是三通球阀的驱动装置,当工作电源通电时,
     电动执行机构从0~900回转,使三通球阀由关(开)的位置到开(关)的位置,达到对管道内介质实现流通(切断)满足不同的工艺要求(详见图)。电动三通球阀有两种型式,阀芯有L型和T型,可实现两种不同的控制要求。(如图)

      三通球阀一般采用两阀座结构,如流向图A所示两种工况,选用两阀座L型结构(即Q44型)。流向图B中①和④两种工况亦可选用两阀座T型结构(即Q45型)。流向图B中②和③两种工况必须选用四阀座T型结构(即Q45型)。其余工况也可选用四阀座结构,但应在订货合同中注明阀座结构。
